TYK-DY04型 電液比例伺服液壓綜合實驗臺

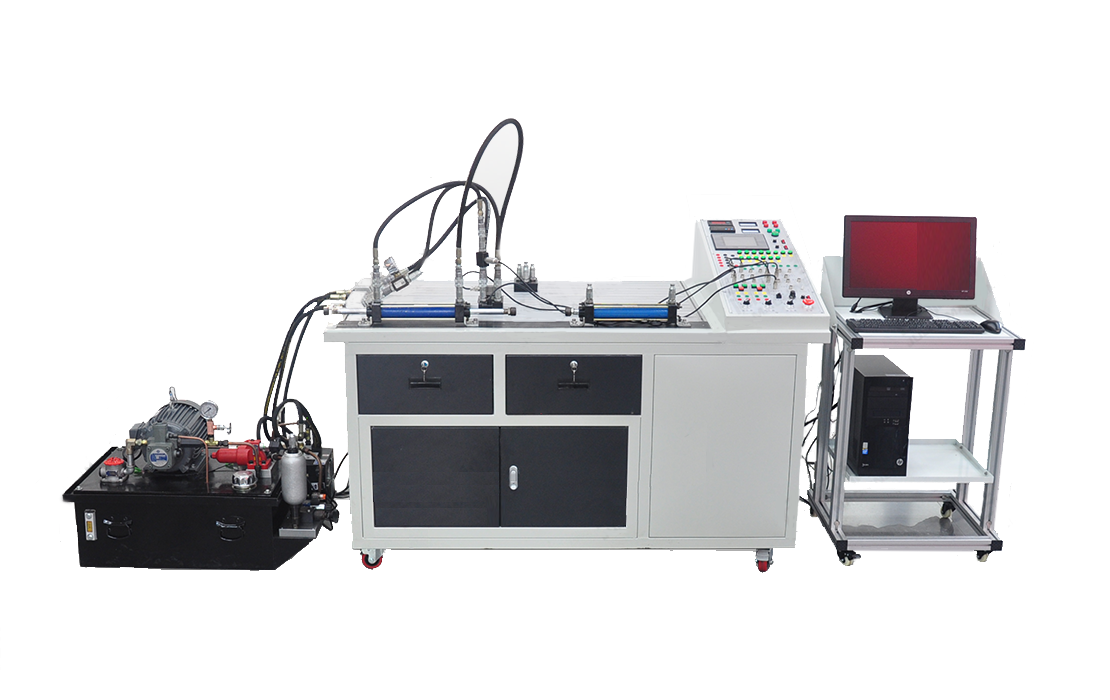

TYK-DY04型 電液比例伺服液壓綜合實驗臺依據高等院校、高等職業院校的《液壓傳動與控制》、《液壓比例傳動與控制》、《液壓伺服傳動與控制》等液壓類教材、充分結合目前國內工業中流行的液壓伺服控制技術而專門設計。電液比例伺服液壓綜合實驗臺能充分滿足教學需求、學生實踐與培訓需求、科研輔助需求等，從基礎到高端、從教學到科研而專業設計的液壓伺服控制實驗臺。
一、實驗臺主要技術參數
| 電源 | 國家標準工業用電一AC380V、50HZ,三相五線制 |
| 控制電壓 | 安全控制電壓——DC24V |
| 使用環境要求 | 防潮、防塵環境 |
| 系統總功率 | <=3KW |
| 系統安全使用壓力 | P<=6.3Mpa |
| 主實驗臺尺寸 | 約3000mm x950mm x1140mm |

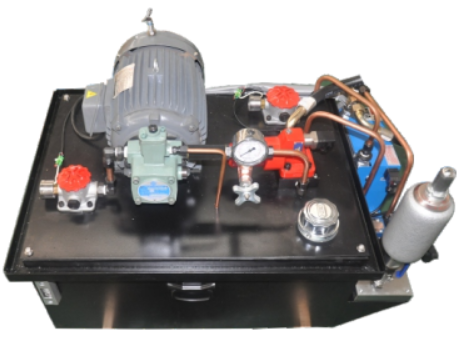

液壓泵站由三相電機、變量葉片泵、單向閥、 風冷器、空氣濾清器、油溫油面計、精密過濾器、壓力表、蓄能器、泄壓閥組等組成。
二、液壓泵主要技術參數
| 變量葉片泵 | 1臺 公稱排量6.67ml/r,額定壓力：6.3Mpa |
| 變量葉片泵驅動電機 | AC380V±10%, 2.2KW, 絕緣等級 B |
| 油箱 | 公稱容積80L;附有液位、油溫指示計，吸油回油濾油器、空氣濾清器等 |
| 風冷器 | 額定流量：25L/min |
| 專用安全防憋壓裝置 | 液壓、電器一體化設計結構防止實驗中有憋壓現象 |
| 液壓油 | 32#抗磨液壓油 |
| 精吸油濾油器 | 過濾精度10微米，不低于HB5930-6/A級 |
| 回油精濾油器 | 過濾精度10微米，不低于HB5930-6/A級 |
三、主要特點
1.根據需要配置目前工業上廣泛使用的電液伺服 閥、伺服放大器、電液比例閥、比例放大器。
2.能充分展現該閥整個控制過程和動作條件以及 對這例高端產品進行一系列性能測試。
3.實驗臺所用板卡采用美國NI68通道數據采集卡 預留有足夠的擴展空間。
4.專業的數據采集系統：采用進口 16位精度68通 道I/。AB敗據采集卡，確保實驗中數據準確, 干擾小，穩定性能高于同類其它產品.I/Q通道 可根據需要自行擴展，操作簡單方便，軟件采 用具有自主知識產權且性能穩定的正版系統， 可以根據需要描絵實時曲線、生成報表、生成 X-Y曲線,數據準確且系統穩定。
四、可編程控制器（PLC）電氣控制實驗
五、數據采集分析系統
本數據采集系統專門依據液壓伺服閥進行開發設計,采集硬件采用美國NI測控的數據采集卡,測量傳感器采用精度高、抗干擾能力強的多種測試傳感器,保證測試精度。軟件各功能界面均依據伺服閥測試功能特性進行專門設計。

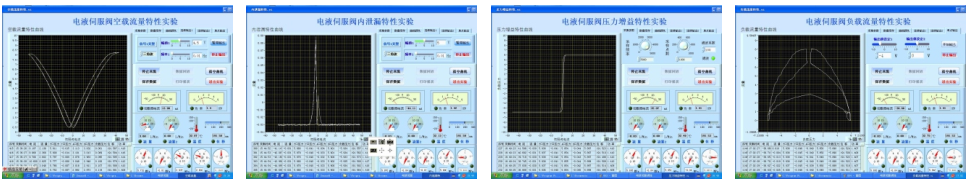

空載流量特性實驗 內泄漏特性實驗 壓力增益特性實驗 負載流量特性實驗
