TYK -YY18C型 氣動與PLC實訓裝置(T型鋁槽單面)
一、氣動與PLC實訓裝置主要特點 1、TYK -YY18C型 氣動與PLC實訓裝置(T型鋁槽單面)主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。 2、配備工業常用氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。 3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。 4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。 二、氣動與PLC實訓裝置主要技術參數 1、電源AC 220V 50HZ 2、直流電源：輸入AC 220V，輸出DC 24V/2A 3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入8輸出（繼電器輸出方式） 4、空氣壓縮機（基本配置小型機）電機功率：250W 電源：AC220V 5、公稱容量：10L 6、額定輸出氣壓0.7Mpa...
分類：
分享
描述
一、氣動與PLC實訓裝置主要特點

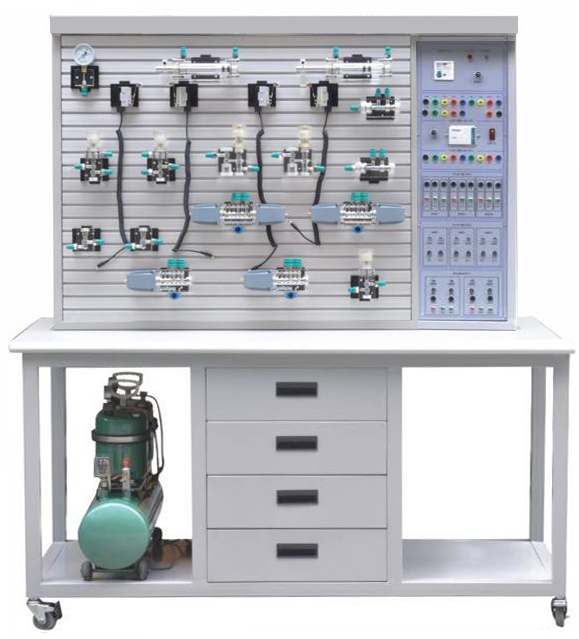

1、TYK -YY18C型 氣動與PLC實訓裝置(T型鋁槽單面)主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

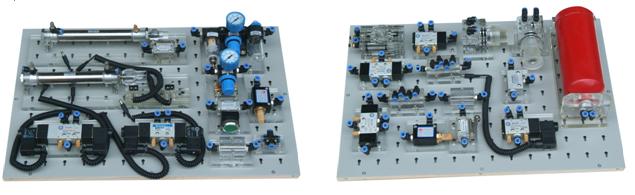

2、配備工業常用氣動元件，且均配有過渡底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
二、氣動與PLC實訓裝置主要技術參數
1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機）電機功率：250W 電源：AC220V
5、公稱容量：10L
6、額定輸出氣壓0.7Mpa
7、實訓裝置外型尺寸：1500mm×650mm×1800mm
三、氣動基本實訓回路
1、單作用氣缸的換向回路 12、過載保護回路
2、雙作用氣缸的換向回路 13、互鎖回路
3、單作用氣缸速度控制回路 14、單缸單往復控制回路
4、雙作用氣缸單向調速回路 15、單缸連續往復動作回路
5、雙作用氣缸雙向調速回路 16、直線缸、旋轉缸順序動作回路
6、速度換接回路 17、多缸順序動作回路
7、緩沖回路 18、雙缸、同步動作回路
8、二次壓力控制回路 19、回缸聯動回路
9、高低壓轉換回路 20、卸荷回路
10、計數回路 21、或門型梭閥的應用回路
11、延時回路 22、快速排氣閥應用回路
氣動配置清單
|
序號
|
分 類
|
元 件 名 稱
|
數 量
|
|
1
|
實訓裝置
|
實訓桌
|
1
|
|
實訓臺
|
1
|
||
|
2
|
氣泵
|
空氣壓縮機WY5.2-雙頭（2臺實驗可同時使用）
|
1
|
|
3
|
組合元件
（工業型）
|
單作用缸 QGX25ⅹ100（工業型）
|
1
|
|
雙作用缸 QGX25ⅹ100（工業型）
|
1
|
||
|
旋轉氣缸（透明有機玻璃）
|
1
|
||
|
三聯件 AC2000（工業型）
|
1
|
||
|
減壓閥（帶壓力表）AR2000（工業型）
|
1
|
||
|
手動換向閥 H210—08（工業型）
|
1
|
||
|
單電磁換向閥（二位五通）4V210-8（DC24V）（工業型）
|
2
|
||
|
雙電磁換向閥（二位五通）4V220-8（DC24V）（工業型）
|
1
|
||
|
雙電磁換向閥（三位五通）4V230-8（DC24V）（工業型）
|
1
|
||
|
單氣換向閥（二位五通）4A210—08（工業型）
|
2
|
||
|
雙氣換向閥（二位五通）4A210—08（工業型）
|
2
|
||
|
行程閥（機控）MOV—2（工業型）
|
1
|
||
|
行程閥（按鈕）MOV—3A（工業型）
|
1
|
||
|
或門型梭閥ST—02（工業型）
|
2
|
||
|
快速排氣閥1/4 QE—02（工業型）
|
2
|
||
|
單向節流閥RE—02（工業型）
|
2
|
||
|
單向節流閥JSC601（工業型）
|
1
|
||
|
單向閥1/4（工業型）
|
2
|
||
|
順序閥（透明有機玻璃）
|
2
|
||
|
氣容
|
1
|
||
|
六通（透明有機玻璃）
|
2
|
||
|
4
|
附 件
|
氣管（30米） PU6ⅹ4
|
1盤
|
|
5
|
電器配件
|
行程開關（裝在缸體上）
|
2個
|
|
編程電纜（三菱）
|
1條
|
||
|
6
|
工具盒
|
內六角扳手
|
2把
|
|
螺絲刀
|
2把
|
||
|
剪刀
|
1把
|
||
|
活動板手
|
1把
|
||
|
尖嘴鉗
|
1把
|
||
|
消聲器（小）1/8
|
2只
|
||
|
消聲器（大）3/8
|
1只
|
||
|
三通（T型三通）Ø 6
|
4只
|
||
|
三通（Y型減徑三通）Ø 8—Ø 6
|
1只
|
||
|
四通Ø 6
|
2只
|
||
|
L型（螺紋二通）601
|
2只
|
||
|
L型（螺紋二通）602
|
2只
|
||
|
氣孔塞頭Ø 6
|
5只
|
||
|
生料帶
|
1個
|
||
|
保險絲3A
|
2只
|
||
|
7
|
資料
|
使用說明書
|
1冊
|
|
光盤（PLC編程軟件，PLC程序）
|
1碟
|
