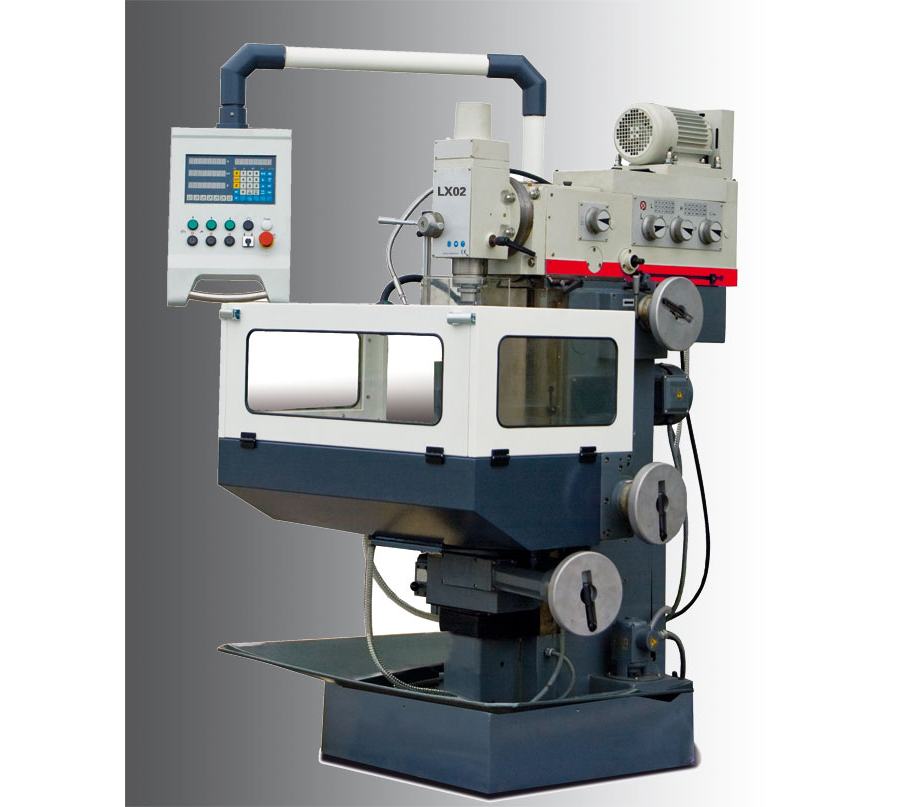

TYK02/TYK03型 萬能工具銑床
型號 Model TYK 02 TYK 03 貨號 Item no. Z2402080 Z2403080 電器總功率 Electrical connection 總電壓 Total connection Motor ~50 Hz 2.2 kW 400 V / 3 Ph 2.2 kW 400 V / 3 Ph 進給電機 Feed motor 750 W 750 W 主軸 Spindle taper 主軸錐度 Spindle taper ISO 40 ISO 40 鉆孔能力 Drilling capacity in steel (S235JR) Ø 32 mm Ø 32 mm 持續鉆孔能力 Continuous drilling cap. steel (S235JR) Ø 28 mm Ø 28 mm 主軸行程 Spindle stroke 80 mm 80 mm 立銑 Spindle vertical 主軸轉速 Spindle speed 40 - 1600 rpm 40 - 2000 rpm 轉速級數 Gear stages 12 steps 18 steps 主軸端面至工作臺面距離 Distance spindle - table 60 - 440 mm 50 - 450 mm 臥銑 Spindle horizonal 主軸轉速 Spindle speed 40 - 1600 rpm 40 - 2000 rpm 轉速級數 Gear stages 12 steps 18 steps 主軸端面至工作臺面距離 Dis...
分享
相關產品
描述
| 型號 | Model | TYK 02 | TYK 03 |
| 貨號 | Item no. | Z2402080 | Z2403080 |
| 電器總功率 | Electrical connection | ||
| 總電壓 | Total connection Motor ~50 Hz | 2.2 kW 400 V / 3 Ph | 2.2 kW 400 V / 3 Ph |
| 進給電機 | Feed motor | 750 W | 750 W |
| 主軸 | Spindle taper | ||
| 主軸錐度 | Spindle taper | ISO 40 | ISO 40 |
| 鉆孔能力 | Drilling capacity in steel (S235JR) | Ø 32 mm | Ø 32 mm |
| 持續鉆孔能力 | Continuous drilling cap. steel (S235JR) | Ø 28 mm | Ø 28 mm |
| 主軸行程 | Spindle stroke | 80 mm | 80 mm |
| 立銑 | Spindle vertical | ||
| 主軸轉速 | Spindle speed | 40 - 1600 rpm | 40 - 2000 rpm |
| 轉速級數 | Gear stages | 12 steps | 18 steps |
| 主軸端面至工作臺面距離 | Distance spindle - table | 60 - 440 mm | 50 - 450 mm |
| 臥銑 | Spindle horizonal | ||
| 主軸轉速 | Spindle speed | 40 - 1600 rpm | 40 - 2000 rpm |
| 轉速級數 | Gear stages | 12 steps | 18 steps |
| 主軸端面至工作臺面距離 | Distance spindle - table | 35 - 425 mm | 85 - 485 mm |
| 工作臺 | Working table | ||
| 水平工作臺尺寸 | Dimensions horizontal table L x W | 750 x 320 mm | 750 x 320 mm |
| T型槽尺寸/距離/數量 | T-slot size / Distance / Number | 14 mm / 63 mm / 5 | 14 mm /63 mm / 5 |
| 垂直工作臺尺寸 | Dimensions vertical table L x W | 830 x 225 mm | 930 x 225 mm |
| T型槽尺寸/距離/數量 | T-slot size / Distance / Number | 14 mm /126 mm / 2 | 14 mm /63 mm / 3 |
| *大承載重量 | Load capacity (max.) | 300 kg | 300 kg |
| X軸 | X-Axis | ||
| 自動行程 | Travel automatic | 405 mm | 400 mm |
| 工作臺進給 | Table feed (18 Steps) | 10 - 380 mm/min | 10 - 380 mm/min |
| 工作臺快移速度 | Table feed rapid | 1200 mm/min | 1200 mm/min |
| Y軸 | Y-Axis | ||
| 自動行程 | Travel automatic | 200 mm | 300 mm |
| 工作臺進給 | Table feed (18 Steps) | 10 - 380 mm/min | 10 - 380 mm/min |
| 工作臺快移速度 | Table feed rapid | 1200 mm/min | 1200 mm/min |
| Z軸 | Z-Axis | ||
| 自動行程 | Travel automatic | 390 mm | 390 mm |
| 工作臺進給 | Table feed (18 Steps) | 10 - 380 mm/min | 10 - 380 mm/min |
| 工作臺快移速度 | Table feed rapid | 1200 mm/min | 1200 mm/min |
| 冷卻系統 | Coolant equipment | ||
| 電機功率 | Motor pump | 140 W | 90 W |
| 尺寸 | Dimensions | ||
| 長（系統擺臂在右/在左） | Length (DPA arm right /left side) | 1840 / 1340 mm | 1880 / 1650 mm |
| 寬x高 | Width x Height | 1640 x 2120 mm | 1300 x 2200 mm |
| 凈重/毛重 | NW/GW | 1200/1400 kg | 1300/1650 kg |
