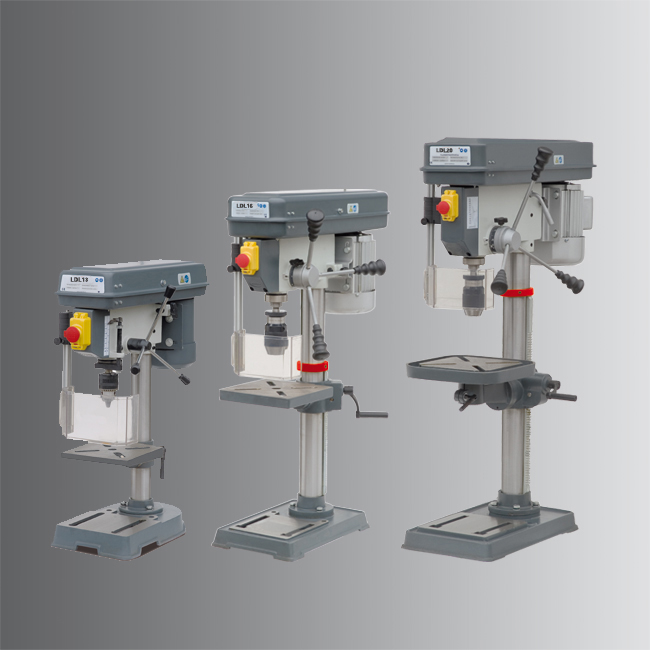

TYK16/TYK16/TYK20型 鉆床
型號 Model TYK 13 TYK 16 TYK 20 產品編號 Code No. D3101300 D3101600 D3102000 加工范圍 CAPACITY 鉆孔直徑 Drilling capacity(max.) ø13mm ø16mm ø20mm 工作范圍 WORKING RANGE 套筒直徑 Sleeve diameter ø40mm ø42mm ø47mm 套筒行程 Sleeve travel 50mm 60mm 80mm 主軸軸線至立柱表面距離 Distance spindle-column 104mm 126mm 169mm 主軸 SPINDLE HOLDING FIXTURE 主軸錐度 Spindle holding fixture B16 MT2 MT2 速度 SPEEDS 主軸轉速 Spindle speeds 580-2650rpm 220-2450rpm 660-2500rpm 210-2220rpm 轉速級數 Number of steps 5 steps 12 or 5 steps 12 steps 工作臺 DRILLING TABLE 工作臺尺寸（長X寬） Table size(LxW) 160x160mm 200x195mm 300x300mm T型槽尺寸 T-slot size / / 14mm 主軸端面...
分享
相關產品
描述
| 型號 | Model | TYK 13 | TYK 16 | TYK 20 |
| 產品編號 | Code No. | D3101300 | D3101600 | D3102000 |
| 加工范圍 | CAPACITY | |||
| 鉆孔直徑 | Drilling capacity(max.) | ø13mm | ø16mm | ø20mm |
| 工作范圍 | WORKING RANGE | |||
| 套筒直徑 | Sleeve diameter | ø40mm | ø42mm | ø47mm |
| 套筒行程 | Sleeve travel | 50mm | 60mm | 80mm |
| 主軸軸線至立柱表面距離 | Distance spindle-column | 104mm | 126mm | 169mm |
| 主軸 | SPINDLE HOLDING FIXTURE | |||
| 主軸錐度 | Spindle holding fixture | B16 | MT2 | MT2 |
| 速度 | SPEEDS | |||
| 主軸轉速 | Spindle speeds | 580-2650rpm | 220-2450rpm 660-2500rpm |
210-2220rpm |
| 轉速級數 | Number of steps | 5 steps | 12 or 5 steps | 12 steps |
| 工作臺 | DRILLING TABLE | |||
| 工作臺尺寸（長X寬） | Table size(LxW) | 160x160mm | 200x195mm | 300x300mm |
| T型槽尺寸 | T-slot size | / | / | 14mm |
| 主軸端面至工作臺面*大距離 | Distance spindle-table(max.) | 200mm | 350mm | 390mm |
| 底座尺寸(長X寬） | Working surface stand(LxW) | 200x314mm | 355x235mm | 455x270mm |
| 主軸端面至底座表面*大距離 | Distance spindle-stand(max.) | 290mm | 524mm | 640mm |
| 電機 | ELECTRIC SUPPLY | |||
| 電機功率 | Motor | 350W | 450W | 550W |
| 外形及重量 | DIMENSIONS AND WEIGHT | |||
| 包裝尺寸（長×寬×高） | packing size(L×W×H) | 445x345x255mm | 700x440x230mm | 820x490x300mm |
| 凈重/毛重 | Net weight/Gross weight | 15/17kg | 27/29kg | 47/51kg |
