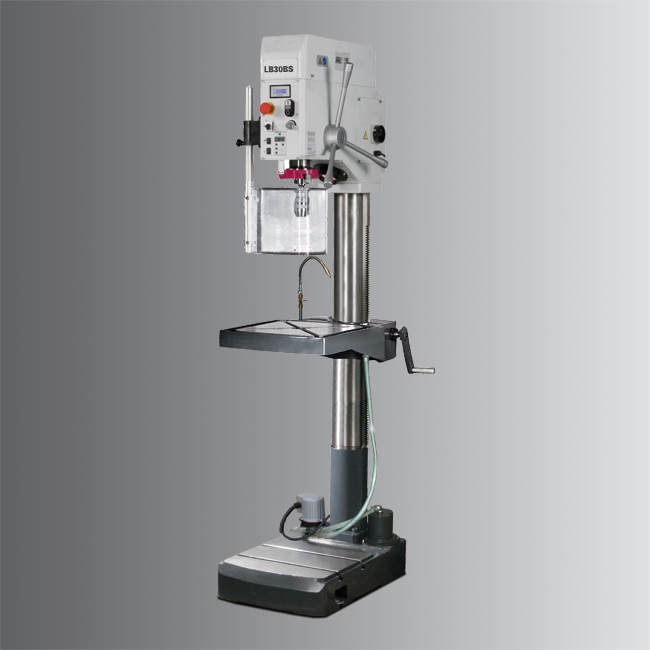

TYK30B型 工業無級變速鉆床
型號 Model TYK30BS 產品編號 Code No. D3403000 加工范圍 CAPACITY 鉆孔直徑 Drilling capacity (max.) ø30mm 工作范圍 WORKING RANGE 套筒直徑 Sleeve diameter ø62mm 套筒行程 Sleeve travel 125mm 主軸 SPINDLE HOLDING FIXTURE 主軸錐度 Spindle holding fixture MT3 主軸中心線至立柱表面距離 Distance spindle-column 285mm 速度 SPEEDS 主軸轉速 Spindle speeds 30-3800rpm 轉速級數 Number of steps 4 x 2 steps 工作臺 DRILLING TABLE 工作臺尺寸（長×寬） Table size(L×W) 426×400mm T型槽尺寸 T-slot size 14mm 主軸端面至工作臺面*大距離 Distance spindle-table(max.) 790mm 底座尺寸(長×寬） Working surface stand(L×W) 388×390mm 主軸端面至底座表面*大距離 Distance spindle-stand(max.) 1025mm 電機 ELECTRIC SUPPLY 電機功率 Motor 2.2KW /230V/50Hz 外形尺寸...
分類：
分享
相關產品
描述
| 型號 | Model | TYK30BS |
| 產品編號 | Code No. | D3403000 |
| 加工范圍 | CAPACITY | |
| 鉆孔直徑 | Drilling capacity (max.) | ø30mm |
| 工作范圍 | WORKING RANGE | |
| 套筒直徑 | Sleeve diameter | ø62mm |
| 套筒行程 | Sleeve travel | 125mm |
| 主軸 | SPINDLE HOLDING FIXTURE | |
| 主軸錐度 | Spindle holding fixture | MT3 |
| 主軸中心線至立柱表面距離 | Distance spindle-column | 285mm |
| 速度 | SPEEDS | |
| 主軸轉速 | Spindle speeds | 30-3800rpm |
| 轉速級數 | Number of steps | 4 x 2 steps |
| 工作臺 | DRILLING TABLE | |
| 工作臺尺寸（長×寬） | Table size(L×W) | 426×400mm |
| T型槽尺寸 | T-slot size | 14mm |
| 主軸端面至工作臺面*大距離 | Distance spindle-table(max.) | 790mm |
| 底座尺寸(長×寬） | Working surface stand(L×W) | 388×390mm |
| 主軸端面至底座表面*大距離 | Distance spindle-stand(max.) | 1025mm |
| 電機 | ELECTRIC SUPPLY | |
| 電機功率 | Motor | 2.2KW /230V/50Hz |
| 外形尺寸及重量 | DIMENSIONS AND WEIGHT | |
| 外形尺寸（長×寬×高） | size(L×W×H) | 693×534×1850mm |
| 包裝尺寸（長×寬×高） | packing size(L×W×H) | 855x600x2110mm |
| 凈重/毛重 | Net weight/Gross weight | 295/344kg |
