LG-ND03型 單片機技術實訓裝置
? ? ? ?LG-ND03型 單片機技術實訓裝置是根據職業教育的教學和實訓要求而研發的,適合高職院校、職業學校的《單片機原理與應用》,《單片機應用與實訓》等課程的教學實驗。通過本裝置可完成單片機的定時器、I/O輸入輸出、接口擴展、鍵盤控制、數據顯示、數據采集、數據通信等實訓,內容包括MCS-51單片機基礎應用能力訓練、綜合應用能力訓練。 實訓包圖: 一、裝置特點 1.LG-ND03型 單片機技術實訓裝置采用接口電路模塊化、CPU開放式結構,單片機*小應用系統用防轉座螺絲、“D”型8P排座引出所有I/O口,學生可以對各個應用接口電路進行單獨實訓,也可以組合多個應用接口電路進行綜合應用實訓。 2.提供了豐富的接口電路,如開關輸入,陣列式鍵盤、LED顯示、數碼管顯示、LED點陣顯示、液晶顯示、A/D轉換、D/A轉換、RS232通信、RS485通信、電機控制、溫度采集等,這些單片機接口電路涵蓋了MCU的各個應用領域。 二、技術性能 ?輸入電源:單相三線~220V±10% 50Hz ?工作環境:溫度-10℃~+40℃ ?相對濕度<85%(25℃) 海拔<...
分享
描述
? ? ? ?LG-ND03型 單片機技術實訓裝置是根據職業教育的教學和實訓要求而研發的,適合高職院校、職業學校的《單片機原理與應用》,《單片機應用與實訓》等課程的教學實驗。通過本裝置可完成單片機的定時器、I/O輸入輸出、接口擴展、鍵盤控制、數據顯示、數據采集、數據通信等實訓,內容包括MCS-51單片機基礎應用能力訓練、綜合應用能力訓練。
實訓包圖:
一、裝置特點
1.LG-ND03型 單片機技術實訓裝置采用接口電路模塊化、CPU開放式結構,單片機*小應用系統用防轉座螺絲、“D”型8P排座引出所有I/O口,學生可以對各個應用接口電路進行單獨實訓,也可以組合多個應用接口電路進行綜合應用實訓。
2.提供了豐富的接口電路,如開關輸入,陣列式鍵盤、LED顯示、數碼管顯示、LED點陣顯示、液晶顯示、A/D轉換、D/A轉換、RS232通信、RS485通信、電機控制、溫度采集等,這些單片機接口電路涵蓋了MCU的各個應用領域。
二、技術性能
?輸入電源:單相三線~220V±10% 50Hz
?工作環境:溫度-10℃~+40℃ ?相對濕度<85%(25℃) 海拔<4000m
?裝機容量:<0.5kVA
?外形尺寸:1287mm×723mm×1279mm
?安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準。
三、實訓裝置的基本配置及功能

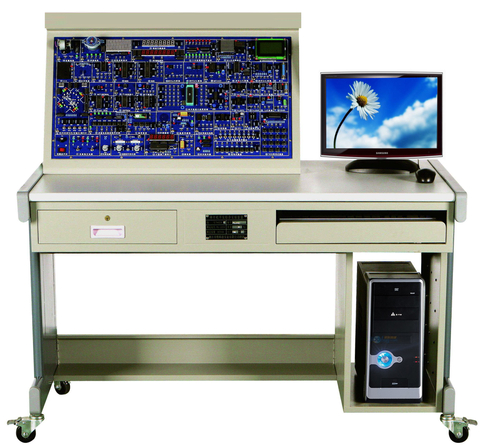

? ? LG-ND03型 單片機技術實訓裝置由控制屏、實驗桌和實訓禮包組成。
(一)控制屏
1.直流電源:+5V(5A)/-5V(1A)/+12V(1A)/-12V(1A)各一組。
2.實驗平臺具體模塊配置如下表:
(二)單片機項目實訓包
提供獨立的單片機實訓項目包,用戶可根據需要進行選配。
(三)實驗桌
? 實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;設有一個大抽屜(帶鎖),用于放置工具及資料,電腦桌聯體設計,造型美觀大方。
四、實驗項目
(一)軟件實驗
?存儲器塊清零
?二進制BCD碼轉換
?二進制ASCII碼轉換
?程序跳轉表
?內存塊移動
?數據排序
(二)單片機基礎實驗
?P1口輸入、輸出
?繼電器控制
?音頻驅動
?定時器
?定時器輸出PWM
?計數器
?看門狗
?外部中斷
?EEPROM外部程序存儲器
?Flash ROM外部程序存儲器
?SRAM外部數據存儲器擴展
?93C46串行EEPROM數據讀寫
?I2C總線
?8253定時/計數器
?8155 I/O擴展
?8255 I/O擴展
?74LS164串轉并
?74LS165并轉串
?用74LS245讀入數據
?用74LS273輸出數據
?74HC138譯碼器
?查詢式鍵盤
?7279陣列式鍵盤
?LED雙色點陣顯示
?串行靜態顯示
?16×16 LED點陣顯示
?DAC0832并行D/A轉換
?ADC0809并行A/D轉換
?MC14433并行A/D轉換
?LTC1446串行D/A轉換
?TLC549串行A/D轉換
(三)接口應用及綜合實驗
?RS232通信接口
?RS485通信接口
?實時時鐘(RTC)
?IC卡讀寫
?實訓語音芯片控制
?V/F轉換與F/V轉換
?DS18B20溫度傳感器
?紅外發射與接收
?電子琴模擬實訓
?汽車轉彎信號燈模擬
?十字路口交通燈模擬
?舞臺燈模擬
?步進電機模擬
?直流電機控制(實物)
?步進電機控制(實物)
(四)單片機項目實訓項目
?語音識別機器人
?語音遙控小車
?超聲波倒車?yán)走_(dá)
?環境測試儀
?出租車計價器
?數字式多路溫度采集系統
?數據采集系統
?交通燈控制系統
?直流電機控制系統
?公交車報站器
?紅外測溫儀
?數字電子鐘
?帶音效的手機游戲
?電子稱
?考勤機
?U盤、SD卡讀寫器
?音樂播放器
?無線語音傳輸系統
?基于CAN總線的汽車車窗控制
?網絡家電
?GSM通信系統
?GPS定位系統
1.LG-ND03型 單片機技術實訓裝置采用接口電路模塊化、CPU開放式結構,單片機*小應用系統用防轉座螺絲、“D”型8P排座引出所有I/O口,學生可以對各個應用接口電路進行單獨實訓,也可以組合多個應用接口電路進行綜合應用實訓。
2.提供了豐富的接口電路,如開關輸入,陣列式鍵盤、LED顯示、數碼管顯示、LED點陣顯示、液晶顯示、A/D轉換、D/A轉換、RS232通信、RS485通信、電機控制、溫度采集等,這些單片機接口電路涵蓋了MCU的各個應用領域。
二、技術性能
?輸入電源:單相三線~220V±10% 50Hz
?工作環境:溫度-10℃~+40℃ ?相對濕度<85%(25℃) 海拔<4000m
?裝機容量:<0.5kVA
?外形尺寸:1287mm×723mm×1279mm
?安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準。
三、實訓裝置的基本配置及功能
? ? LG-ND03型 單片機技術實訓裝置由控制屏、實驗桌和實訓禮包組成。
(一)控制屏
1.直流電源:+5V(5A)/-5V(1A)/+12V(1A)/-12V(1A)各一組。
2.實驗平臺具體模塊配置如下表:
| 輸入接口 | 單次脈沖源 | 常用接口芯片 | 單片機*小應用系統 |
| 八位邏輯電平(開關輸入) | 串行轉換并行接口 | ||
| 時鐘發生器 | 并行轉換串行接口 | ||
| 查詢式鍵盤 | 74LS138譯碼器接口 | ||
| 陣列式鍵盤 | 擴展輸入74LS245接口 | ||
| 撥碼開關 | 擴展輸出74LS273接口 | ||
| 0~5V直流可調電源 | 7279鍵盤顯示接口 | ||
| 輸出接口 | 十六位邏輯電平顯示 | I2C總線接口 | |
| 串行靜態顯示 | 看門狗接口 | ||
| 動態掃描顯示 | 8155并行擴展接口 | ||
| 16×16點陣顯示 | 8255并行擴展接口 | ||
| 雙色點陣顯示 | 8253定時器/計數器擴展接口 | ||
| 繼電器控制 | 實時時鐘 | ||
| 音頻驅動 | 語音錄放(含麥克風) | ||
| 數據轉換 | 串行A/D轉換接口 | 存儲器接口芯片 | 93C46串行EEPROM接口 |
| 串行D/A轉換接口 | Flash ROM | ||
| 并行D/A轉換接口 | EEPROM | ||
| 并行A/D轉換接口 | SRAM? | ||
| MC14433轉換接口 | IC卡接口 | ||
| F/V轉換接口 | 常用外設 | 溫度傳感器及溫度控制 | |
| V/F轉換接口 | 紅外收發 | ||
| 通信接口芯片 | RS-232通信接口 | 步進電機模擬 | |
| RS-485通信接口 | 直流電機驅動(實物) | ||
| 功能模塊 | 計數器/頻率計電路 | 步進電機驅動(實物) | |
| 信號源 | 方波、三角波、正弦波 | 應用電路 | 汽車信號燈/交通燈/舞臺燈模擬 |
提供獨立的單片機實訓項目包,用戶可根據需要進行選配。
| 實訓包名稱 | 配 ?件 | 說明 | |
| 配件名稱 | 數量 | ||
| 語音識別機器人 | 語音識別控制模塊 | 1個 | 單片機對語音進行識別,可以控制機器人前進、后退、左轉、右轉、跳舞、發射飛盤等動作。 |
| 機器人 | 1個 | ||
| 機器人驅動板 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 語音遙控小車 | 語音識別控制模塊 | 1個 | 單片機對語音進行識別,可以控制小車前進、后退、左轉、右轉等動作。 |
| 小車車體(越野型) | 1個 | ||
| 小車驅動板 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 超聲波倒車?yán)走_(dá) | 51單片機系統 | 1個 | 使用一對超聲波傳感器,單片機根據發射與接收超聲波信號的時間差來計算距離,帶溫度補償,結果用數碼管顯示 |
| 超聲波測距模塊 | 1個 | ||
| 鍵盤顯示模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 環境測試儀 | 51單片機系統 | 1個 | 使用溫度、濕度、光強傳感器,測量環境溫度和濕度及光線明暗 |
| 環境測試模塊 | 1個 | ||
| 鍵盤顯示模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 出租車計價器 | 51單片機系統 | 1個 | 直流電機模擬車輪,用霍耳傳感器測里程,用LCD顯示里程、單價、總價、等待時間等信息 |
| 液晶顯示模塊 | 1個 | ||
| 直流電機模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 數字式多路溫度采集系統 | 51單片機系統 | 1個 | 對8組DS18B20同時進行溫度采集和顯示 |
| DS18B20模塊 | 1個 | ||
| 鍵盤顯示模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 數據采集系統 | 51單片機系統 | 1個 | 采用AD轉換器轉換模擬信號,再通過單片機串口發送到PC機,PC機對收到的數據進行顯示 |
| 數據采集模塊 | 1個 | ||
| 串行通信模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 交通燈控制系統 | 51單片機系統 | 1個 | 用雙色LED模擬交通燈,數碼管顯示倒計時秒數,有人工控制、設置功能 |
| 交通燈模塊 | 1個 | ||
| 鍵盤顯示模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 直流、步進電機控制系統 | 51單片機系統 | 1個 | PWM控制直流電機正反轉、調速,用編碼盤測速;步進電機方向、速度控制 |
| 電機控制模塊 | 1個 | ||
| 鍵盤顯示模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 公交車報站器 | 51單片機系統 | 1個 | 公交車報站,語音提示,可進行語音錄放控制 |
| 語音錄放模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 紅外測溫儀 | 51單片機系統 | 1個 | 使用熱釋紅外傳感器,實現非接觸測量人體、物體溫度,用數碼管顯示 |
| 紅外測溫模塊 | 1個 | ||
| 鍵盤顯示模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 數字電子鐘 | 51單片機系統 | 1個 | 年、月、日、星期、時、分、秒顯示,可設置初值 |
| 液晶顯示模塊 | 1個 | ||
| 鍵盤顯示模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 手機游戲 | 51單片機系統 | 1個 | 單片機實現俄羅斯方塊游戲,用LCD顯示,鍵盤控制 |
| 液晶顯示模塊 | 1個 | ||
| 鍵盤顯示模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 電子稱 | 51單片機系統 | 1個 | 測量物體質量,用數碼管顯示,提供法碼,量程500克 |
| 壓力測量模塊 | 1個 | ||
| 鍵盤顯示模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 考勤機 | 51單片機系統 | 1個 | ID卡應用于考勤機,身份識別 |
| 讀卡器模塊 | 1個 | ||
| 鍵盤顯示模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| U盤、SD卡讀寫器 | U盤、SD卡讀寫模塊 | 1個 | 可讀寫U盤/SD卡文件,U盤/SD卡用戶自配 |
| 配件、技術資料 | 1份 | ||
| MP3音樂播放器 | MP3播放模塊 | 1個 | 可播放MP3音樂,并可自由更新MP3文件 |
| 配件、技術資料 | 1份 | ||
| 無線語音傳輸系統 | 51單片機系統 | 1塊 | 無線數傳模塊實現語音傳輸,注:用戶至少配兩套系統才能完成傳輸功能 |
| 無線通信模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 基于CAN總線的汽車車窗控制 | 51單片機系統 | 1個 | CAN總線方式通信,控制車窗的開合(模擬),注:用戶至少配兩套系統才能完成傳輸功能 |
| CAN通信模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| 網絡家電 | 以太網通信模塊 | 1個 | 通過以太網控制(模擬)空調機的啟動、停止和設置 |
| 配件、技術資料 | 1份 | ||
| GSM通信系統 | 51單片機系統 | 1塊 | 單片機控制GSM通信模塊實現短信收發 |
| GSM網絡通信模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
| GPS定位系統 | 51單片機系統 | 1塊 | 單片機讀取GPS模塊信號:時間、經度、緯度、海拔、移動速度等,用LCD顯示 |
| GPS模塊 | 1個 | ||
| 液晶顯示模塊 | 1個 | ||
| 配件、技術資料 | 1份 | ||
? 實驗桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;設有一個大抽屜(帶鎖),用于放置工具及資料,電腦桌聯體設計,造型美觀大方。
四、實驗項目
(一)軟件實驗
?存儲器塊清零
?二進制BCD碼轉換
?二進制ASCII碼轉換
?程序跳轉表
?內存塊移動
?數據排序
(二)單片機基礎實驗
?P1口輸入、輸出
?繼電器控制
?音頻驅動
?定時器
?定時器輸出PWM
?計數器
?看門狗
?外部中斷
?EEPROM外部程序存儲器
?Flash ROM外部程序存儲器
?SRAM外部數據存儲器擴展
?93C46串行EEPROM數據讀寫
?I2C總線
?8253定時/計數器
?8155 I/O擴展
?8255 I/O擴展
?74LS164串轉并
?74LS165并轉串
?用74LS245讀入數據
?用74LS273輸出數據
?74HC138譯碼器
?查詢式鍵盤
?7279陣列式鍵盤
?LED雙色點陣顯示
?串行靜態顯示
?16×16 LED點陣顯示
?DAC0832并行D/A轉換
?ADC0809并行A/D轉換
?MC14433并行A/D轉換
?LTC1446串行D/A轉換
?TLC549串行A/D轉換
(三)接口應用及綜合實驗
?RS232通信接口
?RS485通信接口
?實時時鐘(RTC)
?IC卡讀寫
?實訓語音芯片控制
?V/F轉換與F/V轉換
?DS18B20溫度傳感器
?紅外發射與接收
?電子琴模擬實訓
?汽車轉彎信號燈模擬
?十字路口交通燈模擬
?舞臺燈模擬
?步進電機模擬
?直流電機控制(實物)
?步進電機控制(實物)
(四)單片機項目實訓項目
?語音識別機器人
?語音遙控小車
?超聲波倒車?yán)走_(dá)
?環境測試儀
?出租車計價器
?數字式多路溫度采集系統
?數據采集系統
?交通燈控制系統
?直流電機控制系統
?公交車報站器
?紅外測溫儀
?數字電子鐘
?帶音效的手機游戲
?電子稱
?考勤機
?U盤、SD卡讀寫器
?音樂播放器
?無線語音傳輸系統
?基于CAN總線的汽車車窗控制
?網絡家電
?GSM通信系統
?GPS定位系統
