一、產品概述

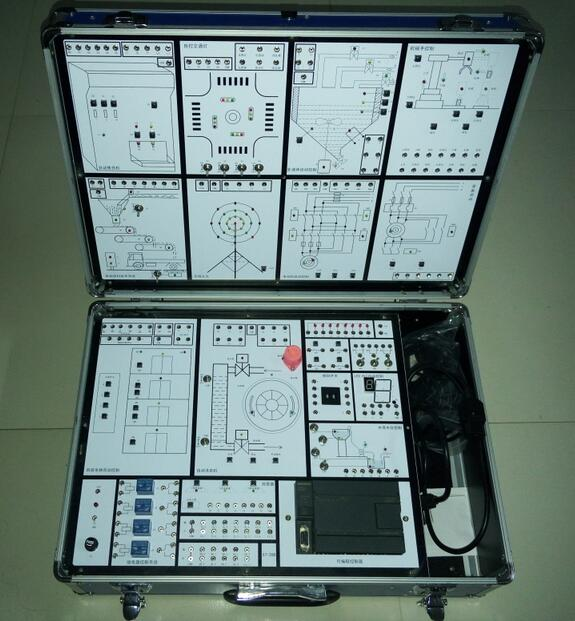

? ? LG-XPLC04型 PLC可編程控制器實驗箱用于學習與實訓。由PLC西門子Smart 200 PLC主機核心單元、開關量輸入單元、繼電器型開關量輸出單元、系列模擬負載、基于三維技術的虛擬負載及接口單元等組成。該裝置體積小、功能強、價格低、攜帶方便 二、產品特點
（1）該實驗箱將實驗?zāi)K集中在一塊板上，實驗?zāi)K比以往的實驗臺設計更加緊湊、合理，實驗項目也更加豐富。
（2）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
（3）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
三、技術性能
1、輸入電源：AC: 220V 50HZ
2、工作環境溫度：-10-55℃?相對濕度<85%(25℃)
3、主機：西門子S7-200 Smart??SR20?，帶編程電纜。
4. 外型尺寸530mm×365mm×200mm
四、實驗內容
1、天塔之光
2、十字路口交通燈
3、多液體
4、水塔水位控制
5、機械手
6、LED數碼管控制
7、自動送料裝車系統
8、自動售貨機
9、四層電梯自動控制
10、自動洗衣機
11、搶答器
12．電動機正反轉控制
13．電動機星角啟動控制
