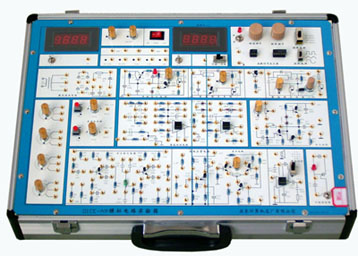

TYK-A9型 模擬電路實驗箱
TYK-A9型 模擬電路實驗箱將所有實驗?zāi)K分類集中分布于線路板上，由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，有 利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。TYK-A9型 模擬電路實驗箱以《高等工業學校電子技術基礎 課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的*新型實驗設備。 ☆實驗箱組成 ①電源： 輸入：AC 220V±10%，50HZ 輸出：※DC：- 5V～-12V可調， I≥0.2A ※DC：＋5V～＋27V可調，DC I≥0.2A &n...
分類：
分享
描述
TYK-A9型 模擬電路實驗箱將所有實驗?zāi)K分類集中分布于線路板上，由鎖緊式插孔將引線引出，學生可按照各實驗項目自已動手搭建電路，有 利于培養學生的思維能力及動手能力，也增強了該實驗箱的適用性。TYK-A9型 模擬電路實驗箱以《高等工業學校電子技術基礎 課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生學習電子技術、電子線路等課程開發的*新型實驗設備。
☆實驗箱組成
①電源： 輸入：AC 220V±10%，50HZ
輸出：※DC：- 5V～-12V可調， I≥0.2A
※DC：＋5V～＋27V可調，DC I≥0.2A
※DC：±12V，+5V，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※AC V:7.5V×2；AC I≥0.15A
②可調直流信號源：
雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
③低頻信號源:2HZ-20KHZ 0-10V(新增)
分別可輸出方波、三角波、正弦波三種波形
④數字式頻率計和直流電壓表(A9有;A6無)
⑤分立元件電路
整流、濾波和穩壓電路；單級放大電路；兩級阻容耦容放大電
路；負反饋放大電路；射極跟隨器；差動放大電路；互補對稱
功放電路；電位器組；電阻、電容和二三極管、揚效應管、可
控硅等組成。
⑥集成模擬電路
兩個獨立的運算放大器(741)；集成功放(LM386)
*可根據需要選配面包板擴展區域。
☆主要特點
該實驗箱的實驗板正面采用進口波紋漆為底,印有原理圖及符號，裝有相應元器件，增加了學生的感性認識,需要測量及觀察的部分，裝有鎖緊式接插件，使用直觀、可靠，維修方便、簡捷,實驗電路 采用單元電路方式設計，每個單元電路以基本電路為主,再連接不 同的元件為該電路參數或通過不同的單元電路組合,完成不同的實 驗要求。該箱由一體形鉛合金型材制成，色澤造型高雅氣派,箱體 牢固可靠,不變形，重量輕,絕緣安全性能好,開關箱蓋方便可靠， 外型美觀。
☆實驗項目
|
1.單級放大電路
2.兩級放大電路
3.負反饋放大電路
4.射極跟隨器
5.差動放大電路
6.比例求和運算電路
7.積分與微分電路
8.波形發生電路
9.有源濾波器
10.電壓比較器
11.IC電路RC正弦波振蕩器
12.集成功率放大器
|
13.整流濾波與并聯穩壓電路
14.串聯穩壓電路
15.集成穩壓器
16.RC正弦波振蕩器
17.LC振蕩器及選頻放大器]
18.電流/電壓轉換電路
19.電壓/頻率轉換電路
20.互補對稱功率放大器
21.波形變換電路
22.揚效應管實驗(新增)
23.可控硅實驗電路(新增)
|
配置：
實驗箱LG-A9主機一臺
實驗箱LG-A9主機一臺
三芯電源線一支
實驗指導書一本
雙頭實驗連線35支
格證一份
修卡一份
裝箱單一份
