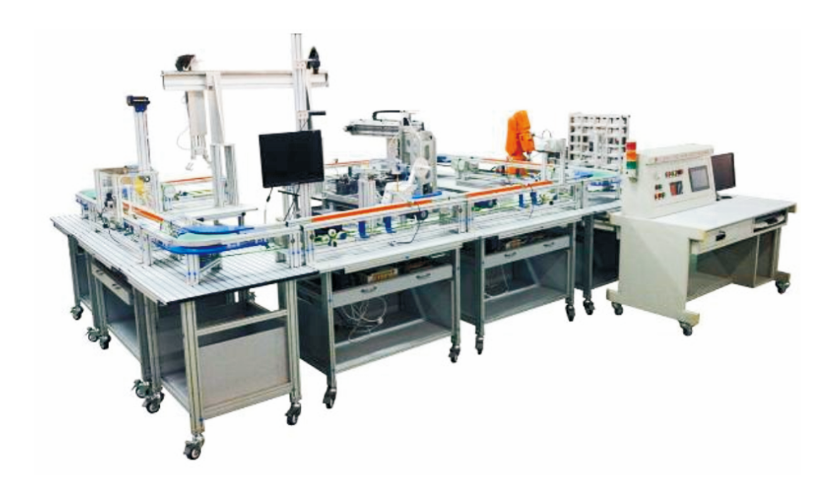

一、設備圖

二、設備概述

LGY-ZN06型智能制造生產線實訓系統是使用柔性制造技術中最具代表性的制造自動化系統。柔性制造技術是在自動化技術、信息技術及制造技術的基礎上,將以往企業中相互獨立的工程設計、生產制造及經營管理等過程,在計算機及其軟件的支撐下,構成一個覆蓋整個企業的完整而有機的系統,以實現全局動態最優化,總體高效益、高柔性,并進而贏得競爭全勝的智能制造技術。它是當今世界制造自動化技術發展的前沿科技。

本實訓系統應是專門為職業院校、職業教育培訓機構研制的LG-268型柔性自動化流水線實訓裝備，應根據機電類、自動化類、先進制造類行業、企業中工業自動化應用的特點，對柔性制造技術的工作過程進行研究，對工業現場設備進行提煉和濃縮，需針對實訓教學活動進行專門設計，融機、光、電、氣，包含了PLC、傳感器、氣動、視覺、工業機器人、工業控制網絡、電機驅動與控制、計算機等諸多技術領域，整個系統應由MES生產管理系統、多種人機界面監控系統、主控PLC和下位PLC通過網絡通訊技術,通過訓練，使學生了解FMS的基本組成和基本原理，讓學生全面掌握機電一體化技術的應用開發和集成技術，幫助學生從系統整體角度去認識系統各組成部分，從而掌握機電控制系統的組成、功能及控制原理等?？梢源龠M(jìn)學生在機械設計、電氣自動化、自動控制、計算機技術、現代化檢測技術、傳感器應用技術等方面的學習,并對電機驅動及控制技術、PLC 控制系統的設計與應用、計算機網絡通信技術和現場總線技術、高級語言編程等運用技能得到實際的訓練，激發學生的學習興趣，使學生的機電系統的設計、裝配、調試能力均能得到綜合提高。

系統由五大部分組成，分別是總控部分、倉儲部分、機械加工部分、視覺檢測部分、物流輸送部分。

總控臺作為總控部分。

倉儲部分由立體倉庫單元組成。

機械加工部分由三軸銑床加工單元、原材料沖壓成型單元、材料工藝處理組成。

視覺檢測部分由六關節機器人搬運單元、視覺檢測單元所組成。

物流輸送部分由高架龍門式搬運機器人、6條直線輸送機單元、4個90o轉彎輸送機單元所組成。

三、技術參數

1、交流電源： 單相AC 220 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高4800mm×3600mm×2500mm；

4、整機功耗：≤4.5 kVA；

5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
