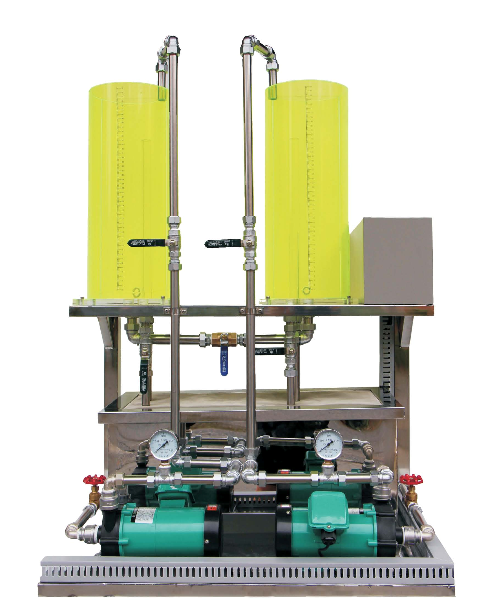

LG-SA03A型 二容液位流量控制實驗裝置
一、產品概述 ? ? ? ?LG-SA03A型?二容液位流量控制實驗裝置由有機玻璃儲水箱、電動調節閥、渦輪流量計、水泵液位傳感器等組成，可以與智能調節儀、PLC組成閉環PID調節液位流量控制系統。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印，以及液位和流量特性實驗，單閉環實驗，雙閉環實驗，解耦實驗，同時儀器可以擴展DDC控制和單片機控制，并且可以根據使用者的要求，自己開發實驗項目。產品適合《計算機控制技術》、《可編程控制器》、《工廠自動化》、《微機儀表控制技術》、《自動化儀表》講述現代計算機控制軟硬件系統在工程實踐中的應用，數據采集及處理技術，數字通訊技術，各類專用工業控制器，PLC控制技術，智能儀表控制技術，DDC控制技術，算法編程及應用技術。 ? ? ? ?本裝置采用工業級傳感器，具有多重安全保護，其結構特點微小、緊湊、美觀、安全。提供IEC標準信號及相關測試點供單片機接入進行編程實驗，適用于測控、自動化、計算機、機電控制、...
分類：
描述
一、產品概述
? ? ? ?LG-SA03A型?二容液位流量控制實驗裝置由有機玻璃儲水箱、電動調節閥、渦輪流量計、水泵液位傳感器等組成，可以與智能調節儀、PLC組成閉環PID調節液位流量控制系統。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印，以及液位和流量特性實驗，單閉環實驗，雙閉環實驗，解耦實驗，同時儀器可以擴展DDC控制和單片機控制，并且可以根據使用者的要求，自己開發實驗項目。產品適合《計算機控制技術》、《可編程控制器》、《工廠自動化》、《微機儀表控制技術》、《自動化儀表》講述現代計算機控制軟硬件系統在工程實踐中的應用，數據采集及處理技術，數字通訊技術，各類專用工業控制器，PLC控制技術，智能儀表控制技術，DDC控制技術，算法編程及應用技術。
? ? ? ?本裝置采用工業級傳感器，具有多重安全保護，其結構特點微小、緊湊、美觀、安全。提供IEC標準信號及相關測試點供單片機接入進行編程實驗，適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。
二、實驗內容（常規配置）
1. 水箱液位傳感器的特性及其標定
2. 單容水箱對象特性測試實驗
3. 雙容水箱對象特性測試實驗
4. 單容水箱液位的定值控制實驗
5. 雙容水箱液位的定值控制實驗
6. 二容水箱液位的計算機耦合控制實驗
7. 單容水箱液位的計算機模糊控制實驗
8. 單神經元控制實驗
9. 單容水箱液位的計算機預測控制實驗
10. 壓力的單閉環控制實驗
11. 流量的單閉環控制實驗
12 水箱液位與流量的串級控制實驗
13. 流量的單/雙閉環比值控制實驗
14. 液位的變比值控制實驗
三、配置清單
? ? ? ?LG-SA03A型?二容液位流量控制實驗裝置由有機玻璃儲水箱、電動調節閥、渦輪流量計、水泵液位傳感器等組成，可以與智能調節儀、PLC組成閉環PID調節液位流量控制系統。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印，以及液位和流量特性實驗，單閉環實驗，雙閉環實驗，解耦實驗，同時儀器可以擴展DDC控制和單片機控制，并且可以根據使用者的要求，自己開發實驗項目。產品適合《計算機控制技術》、《可編程控制器》、《工廠自動化》、《微機儀表控制技術》、《自動化儀表》講述現代計算機控制軟硬件系統在工程實踐中的應用，數據采集及處理技術，數字通訊技術，各類專用工業控制器，PLC控制技術，智能儀表控制技術，DDC控制技術，算法編程及應用技術。
二、實驗內容（常規配置）
1. 水箱液位傳感器的特性及其標定
2. 單容水箱對象特性測試實驗
3. 雙容水箱對象特性測試實驗
4. 單容水箱液位的定值控制實驗
5. 雙容水箱液位的定值控制實驗
6. 二容水箱液位的計算機耦合控制實驗
7. 單容水箱液位的計算機模糊控制實驗
8. 單神經元控制實驗
9. 單容水箱液位的計算機預測控制實驗
10. 壓力的單閉環控制實驗
11. 流量的單閉環控制實驗
12 水箱液位與流量的串級控制實驗
13. 流量的單/雙閉環比值控制實驗
14. 液位的變比值控制實驗
三、配置清單
| 編 號 | 名 稱 | 數量 |
| SA-01 | 電源控制屏 | 1 件 |
| SA-02 | 實驗桌 | 1 張 |
| SA-12 | 智能調節儀（按實驗要求需配3件） | 3 件 |
| ? | 配套實驗教學軟件 | 1 件 |
| SA-22 | 遠程數據采集模擬量輸出模塊 | 1 件 |
| SA-23 | 遠程數據采集模擬量輸入模塊 | 1 件 |
| ? | 配套實驗教學軟件 | 1 套 |
| SA-31 | FM148 現場總線遠程I/O模塊（8路模擬量輸入） | 1 件 |
| SA-33 | FM151 現場總線遠程I/O模塊（8路模擬量輸出） | 1 臺 |
| SA-34 | MACS控制系統網絡示意圖 | 1 件 |
| SA-35 | MCU主控單元（帶PROFIBUS-DP總線通訊接口卡） | 1 套 |
| ? | “和利時”MACS V組態軟件 | 1 套 |
| ? | 配套實驗教學軟件 | 1 套 |
| SA-41A | S7-300 PLC可編程控制器（含CPU315-2DP模塊、SM331 8路模擬量輸入模塊、SM332 4路模擬量輸出模塊） | 1 件 |
| ? | STEP7 5.2編程軟件 | 1 套 |
| ? | WinCC 6.0組態軟件 | 1 套 |
| ? | 配套實驗教學軟件 | 1 套 |
| SA-44 | S7-200 PLC可編程控制器（西門子S7－200<主機CPU224，集成24點開關量，14點輸入/10點輸出>，模擬量模塊EM235） | 1 件 |
| ? | 配套實驗教學軟件 | 1 套 |
| ? | CP5611專業網卡及通訊電纜 | 1 件 |
| ? | MCGS工控組態軟件（200點） | 1 套 |
| SA-51 | 單片機控制（利用RS232通信接口，配合單片機控制與計算機算法控制軟件<著名MATLAB軟件>，可實現各種數字式PID運算控制和各種先進的智能控制，并實現數據實時采集作圖） | 1 件 |
| ? | 配套實驗教學軟件 | 1 套 |
| SA-71 | 可編程控制器系統（包含F(xiàn)X2N-48MR主機<主機集成48點開關量>、FX2N-4AD 4路模擬量輸入模塊、FX2N-4DA 4路模擬量輸出模塊） | 1 件 |
| ? | 配套實驗教學軟件 | 1 套 |
| SA-61 | ADAM-6015 熱電阻模塊 | 1 件 |
| SA-62 | ADAM-6024 多功能模塊 | 1 件 |
| SA-64 | HUB以太網交換機 | 1 件 |
| ? | 配套實驗教學軟件 | 1 套 |
| SA-63 | ADAM-6500通信控制模塊 | 1 件 |
| ? | 配套實驗教學軟件 | 1 套 |
| SA-03 | 高可靠護套結構手槍插實驗連接線、航空連接電纜及實驗配件 | 1 套 |
| LG-SA03 | 雙容水箱對象系統實驗裝置 | 1套 |
