一、概 述

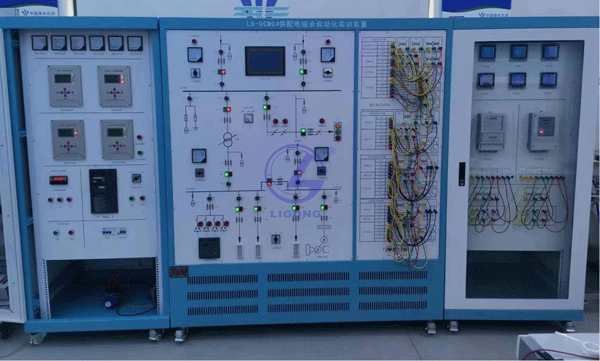

智慧供配電教學實訓裝置是根據機械工業職業技能鑒定指導中心編寫的《高級電工技術》、《電工基礎（高級工適用）》、《電工技師培訓教材》結合《工廠供電》和《供配電技術》課程研制生產的。主要對教材中的35kV總降壓變電所、10kV高壓變電所及車間用電負荷的供配電線路中涉及的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置、智能采集模塊以及工業人機界面等電氣一次、二次、控制、保護等重點教學內容進行設計開發的，通過在本實訓裝置中的技能訓練能在深入理解專業知識的同時，培養學生的實踐技能。并且本套實訓裝置還有利于學生對變壓器、電動機組、電流互感器、電壓互感器、模擬表記、數字電秒表及開關元器件工作特性和接線原理的理解和掌握。

二、特 點

1、實用性強
本裝置根據典型教學內容設計，在開發中征求了專業教師的建議、吸收了工程應用中的實際經驗。比較系統地實現了工廠供電系統的受電、輸送、分配、控制、保護等實踐技能訓練要求。學生在實訓中，還能夠掌握正確的電路投切操作，倒閘操作，運行控制以及各種運行方式的調整操作規程。本裝置結構清晰，運行靈活，操作方便，安全可靠。為學生提高實踐技能建立了一個良好的實訓平臺。
2、綜合性強
本裝置綜合了與工廠供電相關的微機線路保護，微機電動機保護，備自投和無功補償?shù)裙δ?。采用的是工業現場產品，線路模型和電動機模型都能較典型的模擬工廠的現場狀況，有利于進行理論分析和數值分析。
3、先進性
本裝置綜合微機繼電保護、工業觸摸屏和PLC等微機職能檢測控制的相關技術，采用分層分布式控制方式，組建成集控制，保護，測量和信號為一體的綜合自動化實訓平臺。體現了當前自動化技術和通信技術在供配電網的深刻變革。

三、技術性能?? ?

1、輸入電源：三相四線～380V±10% ?50Hz±2%
2、整機容量：≤3kVA?
3、實訓臺采用鐵質亞光密紋噴塑，鋁質面板
4、臺體尺寸： 1771mm×1804mm×726mm
5、RS-485和以太網兩種通訊接口；標準MODBUS通訊協議
6、微機保護裝置測量元件精度：刻度誤差：不大于1%；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01HZ；P、Q、COSΦ；0.5級；通訊分辨率：不大于1ms

四、實訓項目

1、工廠供電電氣接線圖的認知
(1)?? ?實訓臺電氣主接線模擬圖的認知。
(2)?? ?觸摸屏的正確操作。
(3)?? ?電氣主接線圖的認知。
2、工廠變配電室值班技能培訓
(1)?? ?電流互感器與電壓互感器的接線方式。
(2)?? ?變壓器有載調壓。
(3)?? ?線路停送電操作。
(4)?? ?變壓器倒閘操作。
(5)?? ?母線倒閘操作。
3、工廠高壓線路的微機繼電保護
(1)?? ?模擬系統正常、最大、最小運行方式。
(2)?? ?模擬系統短路。
(3)?? ?電秒表的正確操作。
(4)?? ?微機線路保護裝置參數整定操作。
(5)?? ?無時限電流速斷保護。
(6)?? ?帶時限電流速斷保護。
(7)?? ?定時限過電流保護。
(8)?? ?反時限過電流保護。
(9)?? ?電流電壓連鎖保護。
4、工廠供電系統的自動裝置實訓
(1)?? ?備用電源自動投入裝置參數整定操作。
(2)?? ?備用電源自動投入。
(3)?? ?無功補償裝置參數整定操作。
(4)?? ?無功自動補償功能。
(5)?? ?備投投入條件測試。
(6)?? ?進線備投（明備用）及自適應。
(7)?? ?母聯備投（暗備用）及自適應。
(8)?? ?無功補償裝置認知。
(9)?? ?無功自動補償。
5、工廠供電的監控實訓
1）SCADA監控。
2）事件記錄查詢。
3）變壓器分接頭功能實訓。
4）線路 運行參數檢測實訓。
5）電能曲線分析及報表
6、高壓電動機的繼電保護
(1)變頻器參數整定操作
(2)變頻器開環調速
(3)三相異步電動機的啟動方式

五、主要配置清單
