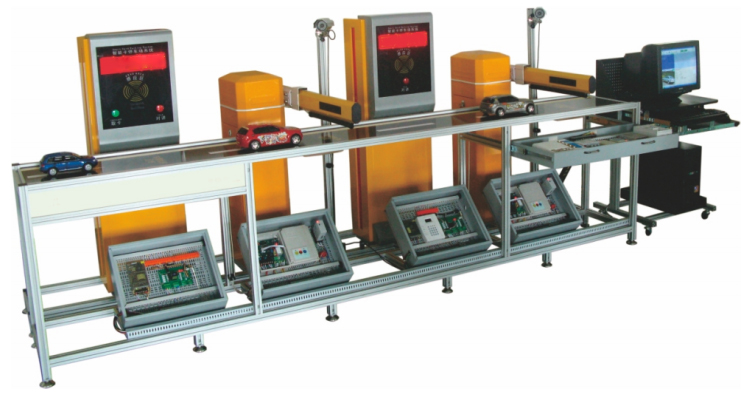

一、裝置圖片

二、裝置概述

本裝置是由高級鋁型材支架及真實停車場管理設備組建而成的成套停車場出入庫流程教學實訓考核裝置，采用市場最主流功能最先進的停車場設備類型，以清晰合理的結構和穩定的操作管理系統，為示教和實訓創造更多有利條件。系統將器材的機械對象部分與電控部分完全分開，電控部分獨立安裝于標準網孔型電箱中，學生通過接線端口可完成對整個系統線路的連接，同時通過功能參數設置與軟件操作管理能夠?qū)崿F(xiàn)車輛從入庫、在庫到出庫的整套真實情景展現，最后通過BACnet總線網絡對系統進行集成與監控，使學生能夠更深刻地理解現代智能停車場集成監控系統的技術要點。

智能停車場的管理系統是一個非接觸式智能卡為車輛出入停車場憑證，以車輛圖像對比、證件抓拍管理為核心的多媒體綜合車輛收費管理系統，用以對停車場車道入口及出口管理設備實行自動控制、對在停車場中停車的車輛按照預先設定的收費標準實行自動收費，該系統將先進的智能卡識別技術和高速的視頻圖像存儲比較相結合，通過計算機的圖像處理和自動識別，對車輛進出停車場的收費、保管和管理等進行全方位管理。對LED顯示屏可通過軟件進行編程教改顯示內容。具有功能強大的數據處理功能，可以對停車場管理中的名種控制參數進行設置、智能卡掛失和恢復可以進行分類查詢，并能夠?qū)ν＼噲?chǎng)數據進行管理。通過該功能可以將入場的車輛外形和車牌編號攝錄下來并保存在服務器數據庫中，當車輛出場讀卡時，屏幕上自動出現車輛在出口處攝錄圖像和在入口處攝錄的圖像，操作人員可以將出場的車輛與服務器中記錄的智能卡號和攝錄的圖像進行對比，在確定卡號、車形、車牌編號等與記錄相符后，啟動自動道閘升起閘桿，放行車輛。管理系統安全可靠。包括車輛人員身份識別、車輛資料管理、車輛的出入情況、位置跟蹤和收費管理等等。

使用本裝置能夠使學生在實物模型平臺中對“智能停車場集成監控系統”進行安裝、接線、編程、組態、集成、調試、運行及維護等操作，從而了解各部分在實際中的應用并熟練掌握其根本技術要點；能夠訓練與檢驗學生的團隊協作、交流溝通、計劃組織、工程實施等能力，豐富職業素養，提高綜合職業技能，是適合項目考核、老師教學及學生實訓等多方面要求的樓宇智能化機電設備集成監控系統實訓考核平臺。

三、技術指標

1.電源輸入：?jiǎn)蜗嗳€（第三方接地），AC220V±10%，50/60Hz；

2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

3.整機功耗：≤500W；

4.整機重量：≤400KG；

5.外形尺寸（寬×深×高）：3500mm×1000mm×1500mm。
