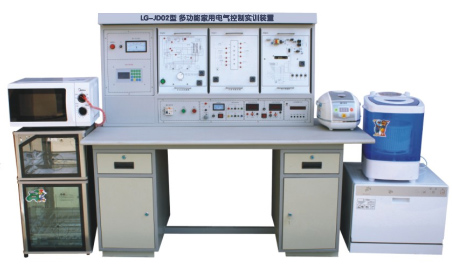

TYK-JD02型 多功能家用電氣控制實訓裝置（無線觸摸考核型）
“多功能家用電氣控制實訓裝置”是根據《中華人民共和國教育行業標準－電子技術應用專業儀器設備配備標準》，依照中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研制的。適合高職院校、職業學校的應用電子技術、家用電器維修、電子電器應用與維修專業等專業的家用電子產品原理與維修的實訓教學。
本實訓裝置同樣適合技工學校、職業培訓學校、職教中心、鑒定站/所家電類專業及家電維修工中級、高級技能鑒定考核。
一、系統特點
1.實訓性 本實訓裝置設計有專門的故障設置區和排故操作單元。教師借助無線考核網絡在故障設置區通過開關設置故障；學生通過對故障的分析判斷，在排故操作單元上排故借助觸摸屏和無線考核網絡把答題數據傳送給教師，同時可以記錄排故次數，具有家用電器的故障維修考核功能。
2.配套性 本裝置綜合了機電類、電熱類、電磁類各種常用家電電氣控制實訓項目，能滿足各類學校的相應課程的實訓教學目標。裝置采用掛件式模塊化結構，從電源到電氣控制掛件、掛件到實物模型之間連接采用專用導線連接，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。
3.實用性 根據崗位技能要求，設置典型隨機故障點，并在敞開式面板上有完整的信號線路圖、測試點、調整點，從實訓內容、要求及知識點，儀器配置，實訓考核步驟、實訓數據、結果都做了精心設計，完成學生對認知、安裝、調試、維修等多種技能的實訓。
4.配套性 能滿足各類學校的相應課程的實訓教學目標，從電源到模塊、模塊到模塊及其它各實訓部件之間連接專用導線配套齊全，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。
二、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.整機容量：＜1.5kVA
4.安全保護：動作電流≤30mA、動作時間≤0.1s
三、系統組成
本實驗裝置是由實訓臺和實訓掛件兩部分組成
1、實訓臺（鋁合金框架結構，高密度耐磨桌面板）
可通過啟動、停止按鈕進行電源總控，配有定時器兼報警記錄儀，能夠設置考核時間并記錄誤操作斷電次數；并有0～200V直流電壓表和0～200mA電流表各一路，方便檢測各實訓電路中的電壓及電流變化。
1.1實訓電源：
交流電源：220V 50Hz（帶有過流保護）
直流電源:直流0～30V連續可調一路（并配有電壓顯示）、直流5V、12V固定電源各一路
1.2無線智能考核系統：
該智能考核系統采用新型無線網絡聯網，無需交換機、網線等，通信穩定、便捷。主要由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由240×128點陣藍底背光液晶觸摸顯示屏、觸摸屏、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，考核系統可實現功能：能實現設備的自動監測和識別,能再現對實訓臺進行故障設置和排除并統計故障點誤排次數,具有發卷功能，具有提交功能，具有個人登錄密碼設置功能,具有打印功能,具有答題次數限制功能。
2、實訓掛件（鐵質雙層亞光密紋噴塑結構，鋁面板）（實驗臺操作面板為鋁面板）
實訓掛件由電子電風扇、微電腦控制電飯鍋、微波爐、全自動洗衣機、電烤箱、消毒柜等組成。掛件均可設置故障點、完成排除故障等實訓內容。
2.1電子電風扇
采用電子控制電風扇為實訓模型，手控、遙控、定時三種控制方式，包括風量調節和電源開關、定時器、紅外遙控接收器以及各種功能指示燈單元，配有扇葉、扇頭、調速器實訓實物，適用《新型電風扇原理與維修》課程的實訓考核。
2.2微電腦控制電飯鍋
采用名牌蘇泊爾的CFXB40F-C10-85（CFXB40FZ12A-85）型微電腦控制電飯鍋為實訓模型，實施強電弱電分離，安全可靠。將主控板擴大為開放式面板，包括微電腦控制器、溫度傳感器、電壓檢測、電源保護、定時控制、LCD顯示單元，配有加熱實訓實物，適合《電熱電動器具原理與維修》課程的實訓考核。
2.3微波爐
采用名牌格蘭仕G8023CTL-K3（G80F23CN1L-SD）型微波爐為實訓模型，實施強電弱電分離，安全可靠。將主控板擴大為開放式面板，包括高壓電路、低壓電路、磁控管、定時器、聯鎖開關、功率分配器單元，適合《家用微波爐的原理與維修》課程的實訓考核。
2.4全自動洗衣機
采用名牌海爾的XGB50-M928（XQB60-M918）型波輪式洗衣機為實訓模型，實施強電弱電分離，安全可靠。包括水位檢測、電磁閥控制電路、電機控制單元、集成電路自動控制處理單元組成，其中集成電路采用單片機控制，且需對外開放，并提供洗衣機運行程序；該設備可通過按鍵切換，能夠分別在有水和無水的狀態下運行。適合《全自動洗衣機故障檢修技術》課程的實訓考核。
2.5電烤箱
采用名牌長帝CRDF-25 30L 為實訓模型，實施強電弱電分離，安全可靠。包括箱體、箱門、電熱元件、控溫與定時裝置組成。
2.6消毒柜：
采用科榮ZTP83C清毒柜為實訓模型，實施強電弱電分離，安全可靠。包括柜體、柜門、高溫加熱電路、臭氧發生電路、紫外產生電路等組成。
四、可進行的實訓項目
可開設電子電風扇、微電腦控制電飯鍋、微波爐、全自動洗衣機、電烤箱、消毒柜常用家電結構拆卸分析、元器件識別檢測、常見典型故障分析排除等實訓項目
1、洗衣機
1.1.全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
1.2.全自動洗衣機機械結構的認識及拆裝
1.3.進水、排水常見故障的維修
1.4.洗滌、脫水常見故障的維修
1.5.全自動洗衣機程控器的檢測
1.6.電機及電機控制故障的維修
1.7.機械傳動系統的常見故障及檢修
1.8.集成控制電路檢測和故障分析排除
1.9.漏電安全防護報警系統故障分析和排除
2、電飯煲
2.1.微電腦控制電飯鍋常用元器件、控制芯片、顯示器件的認識與檢測
2.2.微電腦控制電飯鍋結構的認識及拆裝
2.3.微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
2.4.微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
2.5.微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
2.6.微電腦控制電飯鍋的常見故障及維修
2.7.微電腦控制電飯鍋控制電路常見故障的檢測及維修
3、微波爐
3.1.微波爐主要元器件、控制芯片、顯示器件的認識與檢測
3.2.微波爐結構的認識及拆裝
3.3.微波爐加熱的原理分析及實物演示
3.4.微波爐微波產生電路的常見故障及檢測維修
3.5.微波爐控制電路及定時電路常見故障與檢測維修
3.6.微波爐電壓轉換電路的常見故障及檢測維修
3.7.微波爐保護裝置的檢測與維修
3.8.微波爐常見故障的檢測及維修
4、電子電風扇
4.1.電子電風扇主要器件的認識與檢測
4.2.電子電風扇結構的認識與拆裝
4.3.電子電風扇控制電路分析
4.4.電子電風扇電源故障分析與檢測維修
4.5.電子電風扇遙控功能電路故障分析與檢測維修
4.6.電子電風扇風速控制電路故障分析與檢測維修
4.7.電子電風扇高速風控制電路故障分析與檢測維修
4.8.電子電風扇低速風控制電路故障分析與檢測維修
5、電烤箱
5.1．電烤箱常見元器件，及控制芯片的認識和檢測
5.2．電烤箱機械結構的認識及拆裝
5.3．溫控器部分故障的分析和排除
5.4．定時控制電路故障的分析和排除
5.5．內膽故障的分析和排除
5.6．集成控制電路檢測和故障分析排除
6、消毒柜
6.1． 消毒柜主要元器件，控制芯片，顯示器件的認識與檢測
6.2． 消毒柜結構的認識及拆裝
6.3． 消毒柜的原理分析及實物演示
6.4． 消毒柜電路的常見故障及檢測維修
