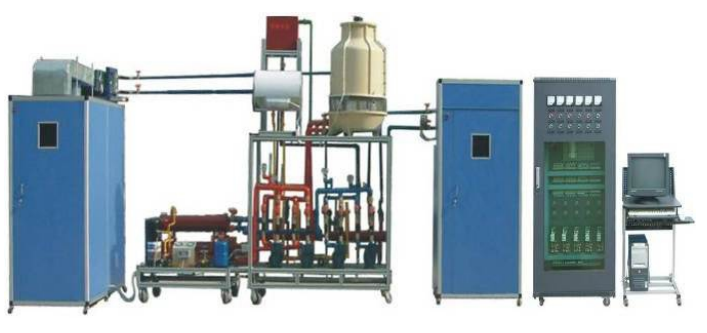

一、?裝置圖片 二、?裝置概述 本裝置系統結構采用一次回風設計，由制冷（熱）機組和空調機組組成；控制系統采用閉環調節控制，并通過BACnet總線網絡進行集成和監控，具有數據采集和數據管理、動態數據交換、實時和歷史趨勢圖形和事件自動記錄等功能；信號連接部分全部采用集中端子排連接方式。 配套智能化暖通空調虛擬仿真實訓考核系統，對暖通及冷熱源系統的流程以及常出現的故障進行虛擬仿真，通過故障仿真進行考核、分析及排除等故障實訓內容。 使用本裝置能夠使學生在實物模型平臺中對“暖通空調集成監控系統”進行安裝、接線、編程、組態、集成、調試、運行及維護等操作，從而了解各部分在實際中的應用并熟練掌握其根本技術要點；能夠訓練與檢驗學生的團隊協作、交流溝通、計劃組織、工程實施等能力，豐富職業素養，提高綜合職業技能，是適合項目考核、老師教學及學生實訓等多方面要求的樓宇智能化機電設備集成監控系統實訓考核平臺。 三、?技術指標 1.?電源輸入：三相五線（第三方接地），AC380V±10%，50/60Hz； 2.?安全保護：接地，漏電（動作電流...
