一、系統概述：

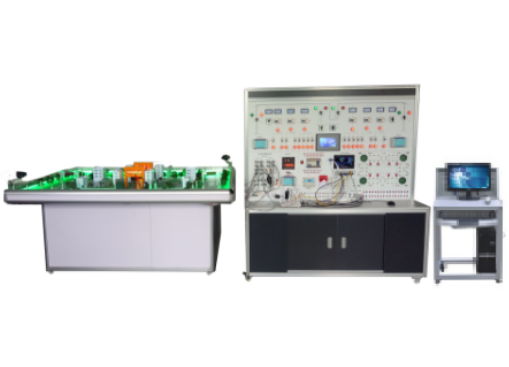

1、智能交通及安防監控綜合實訓平臺規格2.0米x1.4米、?離地面高度0.7m，上面有安裝城市交通系統，停車場，建筑模型，路燈系統，提示牌、大樓供電系統、巡邏系統、周界系統、監控系統等，路面上鋪設車輛導航色帶和標簽。城市交通系統由行車道、交通燈、交通指示牌、提示牌、信息顯示屏等組成；停車場由入出口道閘、停車區、車輛信息顯示屏、建筑模型包括樓宇、廠房、路燈、公共綠地等模型。并配有智能化供電及監控，雙電源供電控制等、控制設備操作臺及PC控制等組成。
2、智能交通及安防監控綜合實訓平臺作為物聯網典型應用的演示實訓平臺，1.6米x0.6米x1.8米、以樓宇智能供電照明、智能交通，智能停車場、智能安防、智能安保、智能監控。等、為控制對象，集合了無線通訊技術、物聯網射頻識別（RFID）技術、傳感器技術、嵌入式系統技術、分布式信息處理技術、網絡安全技術以及圖像處理等先進技術。具有車輛道閘、大樓照明、周界安防、視頻監控、視頻抓拍、城市交通管理等功能。通過控制監視實訓區進行系統連線實訓，上位機采集處理信息，同時監視各系統運行情況。
3、在遠程控制方面采用了嵌入式系統平臺，可實現RFID射頻技術、語音控制、圖像處理、車輛識別、遠程控制、無線通訊、Wi-Fi?等多種功能；支持多種傳感器，結構化設計。嵌入式平臺、單片機以及物聯網ZigBee、RFID?技術的融合，可以讓學生從實際生活中感受物聯網的應用，并通過實踐快速學習嵌入式、RFID、WIFI圖像處理等技術，對物聯網這個龐大的系統做一個親身的感受和應用，以便以后的物聯網開發。
4、在系統的基礎之上，可以改造出硬強大的智慧農業、智能家居、智能堆場通信及定位系統、物流運輸實時監控系統等應用系統，給學生充分的拓展空間，滿足物聯網相關專業的綜合訓練和競賽要求。 二、各系統說明：
1、供配電系統：
（1）供配電監控系統和實訓部分、智能樓宇綜合實訓系統中所有設備由本供配電監控系統提供。進線采用模擬兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。
（2）通過各路操作開關、下位機部分：采用PLC控制模塊實現數據采集與控制，采集各供電線路供電情況，控制各斷路器的分、合閘。
（3）上位機部分：采用昆侖通態組態軟件，與下位機PLC控制器采用PPI通信。上位機界面中（觸摸屏）可整體監測供配電系統結構，并可提供 對電力網絡出現的故障告警并快速定位和采取相應措施。
2、智能交通燈系統：
（1）交通系統采用工控制自由編程技術，分自動控制和由人為控制兩種。
（2）智能交通燈系統下位機部分：采用PLC控制模塊實現數據采集與控制，采集各路道口交通燈情況，控制各道口紅、綠、黃燈的正常運行。
（3）上位機部分：采用昆侖通態組態軟件，與下位機PLC控制器采用PPI通信。上位機界面（觸摸屏）中可每個道口紅、綠、黃燈的運行狀態。
3、智能路燈控制系統：
（1）路燈系統由供配電系統提供線路供電，供電情況由供電系統監控。
（2）路燈系統分為沙盤演示區、控制臺實訓接線區。
（3）路燈低壓控制采用手自動控制、光照自動動控制、遠程WIFI控制等。
4、智能停車場控制系統：
（1）智能停車場控制系統分為沙盤操作部分、控制臺實訓部分，無線操作部分等
（2）沙盤部分進出采用全真模擬閘機、進出口RFID讀卡器、進出口音箱設備、出口顯示屏、進出口攝像機等。
（3）手動控制臺控制區、可進行對進出車輛放行出入、下位機部分：采用控制模塊實現數據采集與控制，采集各進出口車輛信息，控制進出口出入。
（4）上位機部分：采用一卡通管理軟件，與下位機控制器采用485或網絡通信。上位機界面中可監測車輛進出入信息和圖像監控，并可提供車輛信息和收費處理。
（5）能進行各種停車場計費管理系統操作演示、出入口控制器的設置、仿真模型車輛的仿真出入控制、攝像機圖像對比、控制閘道及地磁感應系統的工作原理、用戶的月租卡設置，停車場計費管理軟件的使用方法、線路的設計與連接、實驗和實訓，并可于一卡通及小區系列中的其他設備聯網進行各種綜合實訓。
（6）永久用戶車輛進入停車場時，讀感器自動檢測到車輛進入，并判斷所持卡的合法性。如合法，道閘開啟，車輛駛?cè)胪＼噲?chǎng)， 數字錄像機抓拍下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛進入的時間，聯機時傳入電腦。
（7）臨時用戶車輛進入停車場時，從出票機中領取臨時卡，讀感器自動檢測到車輛進入，并判斷所持卡的合法性。如合法，道閘開啟，車輛駛?cè)胪＼噲?chǎng)，數字錄像機抓拍下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛進入的時間，聯機時傳入電腦。
（8）永久用戶車輛離開停車場時，讀感器自動檢測到車輛離開，并判斷所持卡的合法性。如合法，道閘開啟，車輛離開停車場， 數字錄像機錄下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛離開的時間，聯機時傳入電腦。
（9）臨時用戶車輛離開停車場時，控制器能自動檢測到臨時卡，提示司機必須交費，臨時車必須將臨時卡交還保安，并需交一定的費用。經保安確認后方能離開。車輛駛出停車場時，數字錄像機錄下該車輛的照片，并存儲在數字錄像機中，控制器記錄下該車輛離開的時間，聯機時傳入數字錄像機。
（10）為了有效防止不法分子偷停車卡后再入停車場偷車的情況發生，采用圖像捕捉卡將入口處攝取的車輛圖像存入計算機硬盤，當車輛出場時，采用圖像捕捉卡將出口處攝取的車輛圖像存入計算機，計算機自動調出入場時車輛圖像及出場時的圖像，經人工識別，確認同一卡號，同一車輛時放行；異者報警。
（11）系統具有車輛圖像捕捉功能，停車場除對臨時外來車輛及固定月租卡車輛管理以外，同時也可絕對保證停放車輛的安全，并有效地防止車輛丟失。
5、智能監控系統：
（1）視頻監控系統由沙盤監視區攝像機硬盤錄像機網絡設備監視器、實訓聯線等組成。
（2）本地監控
（3）支持?HDMI、VGA、CVBS 同時輸出，支持?HDMI 與?VGA 同時預覽與回放。?
（4）支持高清?HDMI 顯示，*高分辨率達?1080p；支持高清?VGA 顯示，*高分辨率達?1080p。?
（5）支持多畫面分割下不同通道并行預覽與回放。?
（6）支持單、多畫面預覽，預覽通道順序可調。?
（7）支持預覽便捷菜單操作。?
（8）支持預覽分組切換、手動切換或自動輪巡預覽，自動輪巡周期可設置。?
（9）可屏蔽指定的預覽通道。?
（10）支持視頻移動偵測、視頻丟失檢測、視頻遮擋檢測。?
（11）支持視頻隱私遮蓋。?
（12）支持多種主流云臺解碼器控制協議，支持預置點、巡航路徑及軌跡。?
（13）云臺控制時，支持鼠標點擊放大、鼠標拖動跟蹤功能。?
（14）支持網絡遠程監控，WIFI、APP監控模擬監控整個沙盤系系統畫面、具有沙盤全景監視。
6、智能周界系統：
（1）智能周界系統分為沙盤監控演示區、控制中心監控和控臺操作連線實訓區
（2）沙盤實訓區安裝有周界人體紅外傳感器，分別保護A、B兩模擬小區安防能力
（3）通過各周界人體紅外傳感器監控、下位機部分：采用PLC控制模塊實現數據采集與控制，采集各供防區情況。
（4）上位機部分：采用昆侖通態組態軟件，與下位機PLC控制器采用PPI通信。上位機界面中（觸摸屏）可監控各防區非法入侵等情況。即時顯示報警畫面?？刂戚敵雎暪鈭?bào)警等
7、安防巡邏系統：
（1）安防巡邏系統由感應卡、管理軟件、巡更機軟件系統等組成
（2）在沙盤每個必經道路安裝有巡邏點，模擬建筑小區安保巡邏工作。
（3）上位機安裝有提供了強大的軟件管理平臺，提供了多個信息鈕點、先進的巡更設備、可靠和穩定數據讀入出導出、多種不同鈕點的認識與了解、可合理布置人員路線。
8、路牌信息系統：
（1）路牌信息系統由電子顯示牌、通訊線路上位機編寫軟件等組成
（2）路牌信信息可由上位機編寫信息上傳至沙盤路牌顯示終端。具有多段編寫、多種顯示方式。
（3）沙盤裝有4套公共信息顯示屏，用于顯示道路信息。
三、技術規格：
1、輸入電源：三相四線（AC 380V±10% 50Hz）
2、工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3、裝置容量：<1.5kVA
4、外形尺寸：沙盤2000mm×1400mm×700mm；綜合控制臺1600mm×600mm×1800mm；PC控制臺600*600*800
5、絕緣電阻：＞3MΩ
6、安全保護：具有漏電自動保護功能
四、實訓頂目：
1、供電系統
（1）常用配電設備認知與應用
（2）智能建筑的供電運行方式線路組建與操作
（3）供配電系統中運行線路狀態的現場監測和控制
（4）備自投聯動運行控制和調試
（5）供配電監控系統運行調度實訓
（6）低壓分級線路組建操作實訓
（7）雙電源明暗備原理操作實訓
2、智能交通燈系統
（1）智能交通燈工作原理。
（2）智能交通應用程設計
（3）組態監控設計
（4）線路運設計，遠程控制與供線路操作等
（5）沙盤交通模擬展示及組態操作控制
3、智能路燈控制系統
（1）路燈供配電操作實訓
（2）路燈沙盤演示原理學習實訓
（3）路燈低壓控制手自動控制
（4）光照自動動控制實訓、
（5）遠程WIFI控制實訓
4、智能停車場控制系統
（1）停車場管理過程的實訓
（2）出入口控制設備安裝操作與連接實訓
（3）車輛檢測器設備安裝操作連接實訓
（4）攝像機的安裝調試操作與線路的連接
（5）仿真攝像機圖像比對操作
（6）系統接線操作與連接
（7）收費系統的管理與操作實訓
（8）卡片的管理與操作實訓
（9）系統調試操作
（10）進出入口的設置與線路原來的實訓
（11）線路故障的判斷與處理
（12）系統與車庫管理系統的擴展實訓
（13）進出口閘機無線控制實訓
5、智能監控系統
（1）攝像機的認識與接線
（2）監控系統操作與接線
（3）各種攝像機在生活在的用途
（4）鏡頭的安裝及調試
（5）攝像機的通道設置與定時錄像設置
（6）USB備份處理
（7）與網絡視頻傳輸入的綜合擴展實訓
（8）攝像機的圖像調試與安裝試
（9）手機APP遠程監控功能操作
（10）PC網絡監控操作實訓
6、智能周界系統
（1）周界安防工作原理認識
（2）周界人體紅外傳感器的認識與安裝
（3）安防系統線路連接與操作
（4）上位機（觸摸屏）監控與操作
（5）安防系統編程與設計
7、安防巡邏系統
（1）離線巡更器的設置和操作
（2）離線巡更軟件的操作
（3）系統的設計與線路計劃
（4）巡更管理擴展模塊實訓
（5）人員信息管理
（6）線路規化與考勤管理
8、路牌信息系統：
（1）沙盤道路公共信息顯示屏文字編輯實訓
（2）沙盤道路公共信息顯示屏顯示格式設置實訓
（3）沙盤道路公共信息顯示屏的電源管理實訓
（4）沙盤道路公共信息顯示屏的線路原理認識
