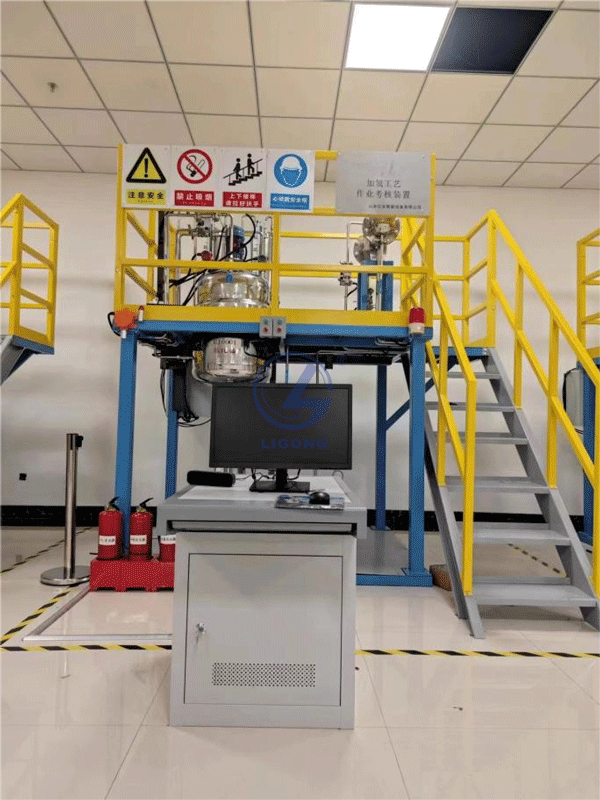

TYK-WH08 加氫工藝作業模擬仿真考核系統
1.裝置功能
本系統由危化工藝單元組成，并包含硬件設備、仿真模擬系統、集散控制系統、實訓中心管理系統、教學培訓軟件、音視頻和出版教材等多個組成部分，全方面服務學生教學和員工培訓。
本系統充分理解培訓及考試需求，形成一套完整的、先進的、具有鮮明特色的培訓和評價體系。
本系統還可面向企業員工、企業管理人員、企業安全管理人員、監管部門管理和執法人員，提供系統的、全面的、標準的、權威的實訓、培訓與考試服務。?
本系統還可以滿足面向本科、高職教學，進行?；a工藝實操培訓、設備認知培訓、設備檢維修培訓與安全作業培訓等。
2.軟件參數
（1）考試方式：報名考試后，隨機抽取考題考試
（2）作業現場安全隱患排除：系統自動識別考生操作步驟，操作步驟以現場實操與DCS模擬操作相結合的方式，具體的操作步驟以裝置的實際情況而定。
（3）作業現場應急處置：系統自動識別考生操作步驟，操作步驟以現場實操與DCS模擬操作相結合的方式，具體的操作步驟以裝置的實際情況而定。
（4）數據處理：系統根據考生考試操作，自動采集數據，考試成績提交后成績自動上傳
（5）考核系統：支持考試模式和練習模式
（6）系統管理：系統具有考生成績本地查詢功能及題庫自動更新功能，考生成績保存至本地，可有效避免突然斷電斷網后，數據丟失，本地依然可進行成績查詢。
3.裝置參數
|
序號 |
設備名稱 |
規格 |
單位 |
數量 |
|
? 1. |
? 框架 |
? 尺寸：2700*2000*2700mm，整機采用鋼質安裝框架，一層平面方便操作、檢修、出入，平臺采用10#國標槽鋼焊接完成，平臺板采用3mm扁豆花紋板，表面噴塑防腐處理，罐體采用鏡面板制造，管道采用衛生級不銹鋼內外鏡面管制造； |
? 套 |
1 |
|
? |
||||
|
2. |
氫化釜 |
不銹鋼材質，φ500×600mm |
臺 |
1 |
|
3. |
硝基物計槽 |
不銹鋼材質，φ350*500 mm，立式安裝 |
臺 |
1 |
|
4. |
甲醇計量槽 |
不銹鋼材質，φ350*500 mm，立式安裝 |
臺 |
1 |
|
5. |
攪拌電機 |
仿真防爆電機。 |
臺 |
1 |
|
6. |
溫度檢測 |
仿真溫度檢測，帶現場和遠傳顯示，4~20ma輸出 |
臺 |
4 |
|
7. |
流量檢測 |
仿真流量計，帶現場和遠傳顯示，4~20ma輸出 |
臺 |
1 |
|
8. |
壓力檢測 |
仿真壓力變送器，帶現場和遠傳顯示，4~20ma輸出 |
個 |
1 |
|
9. |
液位檢測 |
DN15法蘭接口，L=550mm，仿真液位計，DN15法蘭連接，帶現場和遠傳顯示，4~20ma輸出 |
個 |
2 |
|
10. |
調節閥 |
不銹鋼球閥，DN15；螺紋連接 |
臺 |
3 |
|
11. |
手動開關閥 |
不銹鋼球閥，帶開關信號反饋 |
臺 |
8 |
|
12. |
操作盒 |
機泵操作盒，帶開停按鈕及指示 |
臺 |
1 |
|
13. |
氣體檢測儀 |
可燃氣體探測儀，帶蜂鳴與聲光報警，模擬現場事故報警 |
臺 |
1 |
|
14. |
119報警燈 |
119報警燈，帶蜂鳴與聲光報警，模擬現場事故報警 |
臺 |
1 |
|
15. |
聲音模擬系統 |
模擬現場設備正常運轉聲音及事故狀態下聲音，及呼救聲音。 |
套 |
1 |
|
16. |
泄漏模擬系統 |
模擬泄漏事故現象，配合考核系統完成泄漏事故操作。 |
套 |
1 |
|
17. |
著火模擬系統 |
模擬著火事故現象，配合考核系統完成著火事故操作。 |
套 |
1 |
|
18. |
滅火模擬系統 |
模擬滅火器的選擇和使用，配合考核系統完成相應事故操作。 |
套 |
1 |
|
19. |
警戒隔離模擬系統 |
模擬設置警戒隔離區域，配合考核系統完成相應事故操作。 |
套 |
1 |
|
20. |
智能控制器 |
多路光電隔離NPN信號輸入模塊，標準Modbus協議，RS485通訊接口，內置1.5KV電磁隔離保護，防雷保護，開關量輸出與系統隔離、電源隔離，支持全端口過流、過壓保護。 |
套 |
1 |
|
21. |
智能儀表系統 |
智能儀表電器控制柜鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器，旋鈕式強電開關控制，保證設備安全，操作控制便捷；裝有開關電源，接觸器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。單相三線制供電。 |
臺 |
1 |
|
22. |
上位控制器 |
處理器：2.5GHz RAM：8G ROM：1T 數據顯示終端：21.5寸.? |
套 |
1 |
|
? |
智能儀表上位監控軟件 |
滿足?；に嚢踩己塑浖?，支撐考核設備具備隨機模擬產生各作業工藝操作過程中相應的緊急情況（例如：溫度突變、壓力異常、泄露等），實現緊急處置操作考核的功能；具備網絡自動出題、考核結束設備智能判分的功能。 |
套 |
1 |
?
