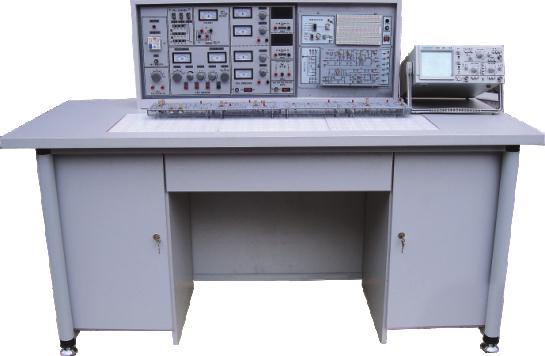

TYK-548B 模電、數電、高頻電路實驗室成套設備
一、研制本產品的意義： TYK-548B 模電、數電、高頻電路實驗室成套設備適用于高頻電路實驗，綜合了各學校講課及實驗教師的意見，增加了系統的開發能力和靈活性。該系統含有相配套的電源、信號源、電路實驗區、電路開發區，主體采用獨特的兩面板工藝，正面貼模，印有原理圖及符號，反面為印刷導線并焊接相應元器件，基本實驗電路做成單元盒式，相互獨立，提高抗干擾性，盒體透明直觀。為適合基礎教學的需要，增添了數字電路、模擬電子技術實驗線路。這一嶄新的實驗室設備實現了專業基礎課（模擬、數字電路）、專業課(高頻電路)實驗與開發二合一，做到一機多用，大大節省實驗室，節省管理人員，節省資金。模電、數電、高頻電路設備是學校一步到位，上規模、上檔次的理想選擇。 （二）學生實驗桌: 一桌為二座，桌面中央設置九孔通用電路插板，元件盒在其上接插成實驗電路完成實驗。元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用壓卡式結構，維修拆裝方便。桌子左右各有一個柜，柜中存放元器件、...
分類：
分享
描述
一、研制本產品的意義：
TYK-548B 模電、數電、高頻電路實驗室成套設備適用于高頻電路實驗，綜合了各學校講課及實驗教師的意見，增加了系統的開發能力和靈活性。該系統含有相配套的電源、信號源、電路實驗區、電路開發區，主體采用獨特的兩面板工藝，正面貼模，印有原理圖及符號，反面為印刷導線并焊接相應元器件，基本實驗電路做成單元盒式，相互獨立，提高抗干擾性，盒體透明直觀。為適合基礎教學的需要，增添了數字電路、模擬電子技術實驗線路。這一嶄新的實驗室設備實現了專業基礎課（模擬、數字電路）、專業課(高頻電路)實驗與開發二合一，做到一機多用，大大節省實驗室，節省管理人員，節省資金。模電、數電、高頻電路設備是學校一步到位，上規模、上檔次的理想選擇。
（二）學生實驗桌:
一桌為二座，桌面中央設置九孔通用電路插板，元件盒在其上接插成實驗電路完成實驗。元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用壓卡式結構，維修拆裝方便。桌子左右各有一個柜，柜中存放元器件、貯存板，桌子中間為抽屜放置工具、萬用表、導線等。桌面尺寸:160×68cm。
二、高頻電路功能與結構:
（一）實驗臺部分:
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
B組: 二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
C組:低壓直流穩壓電源，電壓+5V，+14V，電流0.5A。
D組:單相市電輸出，供用戶自備儀器使用。
2·函數發生器
2.1波形:輸出正弦波、三角波、方波。
2.2頻率范圍:5Hz-550KHz，有頻率表指示。
3·單次脈源：每撥一次鈕子開關可輸出一對正負脈沖。
4·七段譯碼器及對應譯碼顯示數碼管。
5·高頻電路實驗系統：由5路過流保護，自動恢復工作電源，實驗線路開發區，5塊透明實驗盒組成實驗區構成。
6·外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0～999mA。
7·外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量范圍:0～99V。
三、器材配備（以24座為例，詳見發貨清單）
12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF47萬用表、13只數字萬用表、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材:
雙蹤示波器（20MHZ以上），高頻毫伏表（20MHZ以上），滑線變阻器，掃頻儀（50MHZ以上），高頻函數發生器（15MHZ以上），頻率計（100MHZ以上）。
五、實驗項目：
（一）模電、數電部分：
(1)模擬部分
|
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用
(多種模擬運算電路)
10．集成運算放大器非線性應用
（多種波形發生器）
|
11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源
(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
|
利用上述20項實驗元器件還可完成下面實驗項目
|
l．電壓負反饋偏置電路
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點
4．共基極放大電路
5．共集電極放大電路
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31．RC高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路
|
36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43．RC無源網絡的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC濾波電路
59．基本LC濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路6
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三
|
(2)數字部分
|
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式
|
16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
|
（二）高頻電路部分：
|
1．調諧放大電路
2．通頻帶擴展電路
3．LC振蕩器電路
4．石英晶體振蕩器電路
5．諧振功率放大電路
6．丙類高頻功率放大電路
|
7．幅度調制電路
8．幅度解調電路
9．分立元件組成的頻率調制與解調電路
10．集成電路組成的頻率調制器
11．集成電路組成的壓控振蕩器及鎖相環電路
12．波形變換電路
|
數電、模電、高頻電路實驗室設備元件清單（每臺）
|
元 件 名 稱
|
型 號
|
數 量
|
備 注
|
|
電 阻
|
4Ω
|
1
|
2W
|
|
電 阻
|
5.1Ω
|
2
|
2W
|
|
電 阻
|
8Ω
|
1
|
2W
|
|
電 阻
|
10Ω
|
1
|
2W
|
|
電 阻
|
16Ω
|
1
|
2W
|
|
電 阻
|
20Ω
|
1
|
1W
|
|
電 阻
|
30Ω
|
1
|
1W
|
|
電 阻
|
51Ω
|
2
|
1W
|
|
電 阻
|
75Ω
|
1
|
1W
|
|
電 阻
|
100Ω
|
2
|
1/8W
|
|
電 阻
|
120Ω
|
1
|
1/8W
|
|
電 阻
|
150Ω
|
1
|
1/8W
|
|
電 阻
|
200Ω
|
1
|
1/8W
|
|
電 阻
|
240Ω
|
1
|
1/8W
|
|
電 阻
|
300Ω
|
2
|
1/8W
|
|
電 阻
|
330Ω
|
1
|
1/8W
|
|
電 阻
|
470Ω
|
1
|
1/8W
|
|
電 阻
|
510Ω
|
2
|
1/8W
|
|
電 阻
|
620Ω
|
1
|
1/8W
|
|
電 阻
|
650Ω
|
1
|
1/8W
|
|
電 阻
|
1K
|
2
|
1/8W
|
|
電 阻
|
1.5K
|
1
|
1/8W
|
|
電 阻
|
2K
|
2
|
1/8W
|
|
電 阻
|
2.4K
|
2
|
1/8W
|
|
電 阻
|
2.7K
|
1
|
1/8W
|
|
電 阻
|
3K
|
2
|
1/8W
|
|
電 阻
|
3.3K
|
1
|
1/8W
|
|
電 阻
|
3.9K
|
1
|
1/8W
|
|
電 阻
|
4.3K
|
1
|
1/8W
|
|
電 阻
|
4.7K
|
2
|
1/8W
|
|
電 阻
|
5.1K
|
3
|
1/8W
|
|
電 阻
|
6.8K
|
2
|
1/8W
|
|
電 阻
|
7.5K
|
1
|
1/8W
|
|
電 阻
|
9.1K
|
1
|
1/8W
|
|
電 阻
|
10K
|
5
|
1/8W
|
|
電 阻
|
13K
|
2
|
1/8W
|
|
電 阻
|
15K
|
1
|
1/8W
|
|
電 阻
|
20K
|
2
|
1/8W
|
|
電 阻
|
30K
|
1
|
1/8W
|
|
電 阻
|
36K
|
1
|
/8W
|
|
電 阻
|
39K
|
1
|
1/8W
|
|
電 阻
|
47K
|
1
|
1/8W
|
|
電 阻
|
51K
|
1
|
1/8W
|
|
電 阻
|
68K
|
1
|
1/8W
|
|
電 阻
|
100K
|
2
|
1/8W
|
|
電 阻
|
150K
|
1
|
1/8W
|
|
電 阻
|
200K
|
2
|
1/8W
|
|
電 阻
|
300K
|
1
|
1/8W
|
|
電 阻
|
470K
|
1
|
1/8W
|
|
電 阻
|
510K
|
1
|
1/8W
|
|
電 阻
|
1M
|
1
|
1/8W
|
|
電 位 器
|
470Ω
|
1
|
1/2W
|
|
電 位 器
|
1K
|
2
|
1/2W
|
|
電 位 器
|
4.7K
|
1
|
1/2W
|
|
電 位 器
|
10K
|
1
|
1/2W
|
|
電 位 器
|
47K
|
1
|
1/2W
|
|
電 位 器
|
100K
|
1
|
1/2W
|
|
電 位 器
|
470K
|
2
|
1/2W
|
|
電 位 器
|
1M
|
1
|
1/2W
|
|
電 解 電 容
|
0.1UF
|
1
|
16V
|
|
電 解 電 容
|
4.7UF
|
1
|
16V
|
|
電 解 電 容
|
10UF
|
3
|
16V
|
|
電 解 電 容
|
33UF
|
1
|
16V
|
|
電 解 電 容
|
47UF
|
2
|
25V
|
|
電 解 電 容
|
100UF
|
3
|
35V
|
|
電 解 電 容
|
220UF
|
1
|
35V
|
|
電 解 電 容
|
470UF
|
1
|
35V
|
|
瓷 片 電 容
|
300P
|
1
|
63V
|
|
瓷 片 電 容
|
1000P
|
2
|
63V
|
|
瓷 片 電 容
|
4700P
|
1
|
63V
|
|
瓷 片 電 容
|
0.01UF
|
3
|
63V
|
|
瓷 片 電 容
|
0.1UF
|
2
|
63V
|
|
瓷 片 電 容
|
0.47UF
|
1
|
63V
|
|
瓷 片 電 容
|
1UF
|
1
|
250V
|
|
瓷 片 電 容
|
2UF
|
1
|
250V
|
|
音頻輸入變壓器
|
|
1
|
|
|
音頻輸出變壓器
|
|
1
|
|
|
變 壓 器
|
220/6V.6V.24V
|
1
|
8W
|
|
電 感
|
8Ω
|
1
|
|
|
電 感
|
390UH
|
1
|
|
|
二 極 管
|
4007
|
4
|
|
|
二 極 管
|
2AP9
|
1
|
|
|
發 光 二 極 管
|
|
2
|
|
|
穩 壓 二 極 管
|
2CW54
|
2
|
|
|
穩 壓 二 極 管
|
2CW76
|
1
|
|
|
光 敏 二 極 管
|
|
1
|
|
|
晶 振
|
10M
|
1
|
|
|
場 效 應 管
|
3DJ6
|
1
|
|
|
單 結 管
|
BT33
|
1
|
|
|
晶 閘 管
|
KP1
|
1
|
|
|
三 極 管
|
3DG6
|
2
|
|
|
三 極 管
|
3DG12
|
2
|
|
|
三 極 管
|
3AX31
|
1
|
|
|
三 極 管
|
3DA1
|
1
|
|
|
三 端 穩 壓
|
7805
|
1
|
|
|
指示燈(信號燈)
|
|
1
|
12V
|
|
開 關
|
|
2
|
|
|
喇 叭
|
8Ω/0.2W
|
1
|
|
|
繼 電 器
|
6V
|
1
|
|
|
直流電表
|
±100UA
|
1
|
|
|
直流表
|
1000UA
|
1
|
|
|
直流電 表
|
10MA
|
1
|
|
|
電平開關和邏輯電平指示
|
|
2
|
16位
|
|
集 成 座
|
14腳
|
4
|
|
|
集 成 座
|
16腳
|
2
|
|
|
集 成 座
|
28腳
|
1
|
|
|
集 成 運 放
|
UA741
|
2
|
|
|
定 時 器
|
NE555
|
1
|
|
|
功率放大器
|
LA4101
|
1
|
|
|
數模轉換器
|
DAC0832
|
1
|
|
|
模數轉換器
|
ADC0809
|
1
|
|
|
TTL與非門
|
74LS00
|
1
|
|
|
TTL集電極開路與非門
|
74LS03
|
1
|
|
|
TTL非 門
|
74LS04
|
1
|
|
|
TTL與 門
|
74LS08
|
1
|
|
|
TTL三輸入與門
|
74LS11
|
2
|
|
|
TTL四輸入與非門
|
74LS20
|
1
|
|
|
TTL或 門
|
74LS32
|
1
|
|
|
TTL觸發器
|
74LS74
|
2
|
|
|
TTL異或門
|
74LS86
|
1
|
|
|
JK觸發器
|
74LS112
|
1
|
|
|
緩 沖 器
|
74LS125
|
1
|
|
|
譯 碼 器
|
74LS138
|
2
|
|
|
數據選擇器
|
74LS153
|
1
|
|
|
計 數 器
|
74LS160
|
2
|
|
|
計 數 器
|
74LS161
|
1
|
|
|
D觸發器
|
74LS175
|
1
|
|
|
加減計數器
|
74LS192
|
2
|
|
|
移位寄存器
|
74LS194
|
1
|
|
|
計 數 器
|
74LS196
|
3
|
|
|
CMOS與非門
|
CD4011
|
1
|
|
|
實驗板1
|
G1
|
1
|
|
|
實驗板2
|
G2
|
1
|
|
|
實驗板3
|
G3
|
1
|
|
|
實驗板4
|
G4
|
1
|
|
|
實驗板5
|
G5
|
1
|
|
|
高頻電路實驗學習機
|
TPE﹣GP2
|
1
|
|
|
工 具
|
|||
|
萬 用 表
|
MF47
|
1
|
|
|
數字萬用表
|
DT890B+
|
1
|
|
|
尖 嘴 鉗
|
|
1
|
|
|
電 烙 鐵
|
|
2
|
|
|
烙 鐵 架
|
|
2
|
|
|
螺 絲 刀
|
|
3
|
|
|
剝 線 鉗
|
|
1
|
|
|
連 接 線
|
|
若 干
|
|
|
其 他
|
|||
|
實驗臺
|
|
1臺
|
|
|
實驗桌
|
|
1張
|
|
|
凳子
|
|
2張
|
|
|
防腐皮
|
|
1塊
|
|
